自动化络筒机

大学仕 2020-12-14 09:51

0点赞 342浏览

摘要：

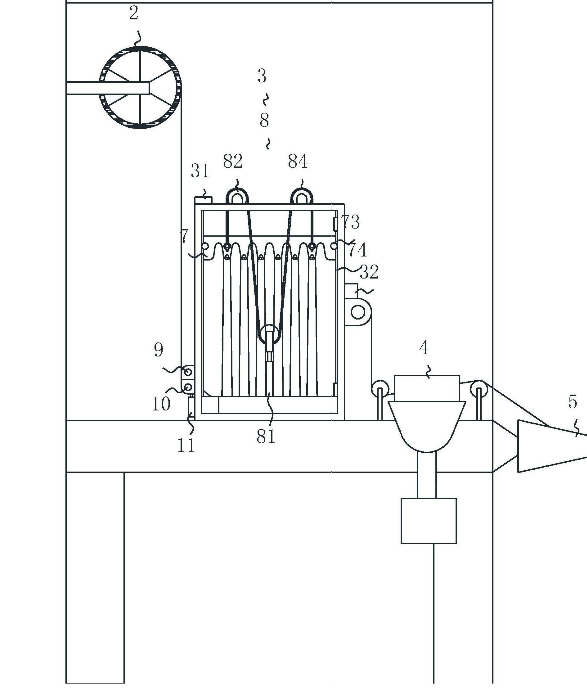

本实用新型涉及纺织生产设备的技术领域，公开了一种自动化络筒机，其包括机架、设置于机架上且沿纱线输送方向顺次布置的络筒管、清纱装置和筒子管，机架上设置有张紧装置和主控单片机，张紧装置包括纱线架、固定辊组和移动辊组、张力传感器，移动辊组受设置于纱线架上的驱动组件驱动、以靠近或远离固定辊组运动，主控单片机接收并检测来自张力传感器的检测信号、并控制驱动组件启闭。

背景技术：

现有的络筒机在络筒退卷过程中，随着成品筒线直径的增加，纱线与槽筒的包围弧越来越大，筒子管对纱线的拉力逐渐增大，而络筒上纱线直径在逐渐变小，纱线与络筒的包围弧逐渐减小。这种两端线速度不匹配的情况，导致纱线逐渐被拉扯张紧，使得成品筒线存在内松外紧等问题，不利于高效生产，有待改进。

实用新型内容：

本实用新型的目的是提供一种自动化络筒机，其通过调节络筒管和清纱装置之间纱线的绕设长度，起到调节筒子管上的纱线的线速度的目的，具有提高络筒机加工质量的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

工作时纱线呈蛇形绕设于固定辊组和移动辊组上，在筒子管上料启动前，预先将移动辊组远离固定辊组运动直至张力传感器检测到的纱线张力适宜，然后筒子管上料，同时主控单片机接收并检测来自张力传感器的检测信号，当检测信号超出适宜的张力范围时，驱动组件驱使移动辊组靠近或远离固定辊组运动，调节络筒管和清纱装置之间纱线的绕设长度，起到调节筒子管上的纱线的线速度的目的，直至张力传感器检测到的纱线张力适宜，最终使得筒子管上的成品筒线的内外松紧度趋于一致，具有提高络筒机加工质量的优点。

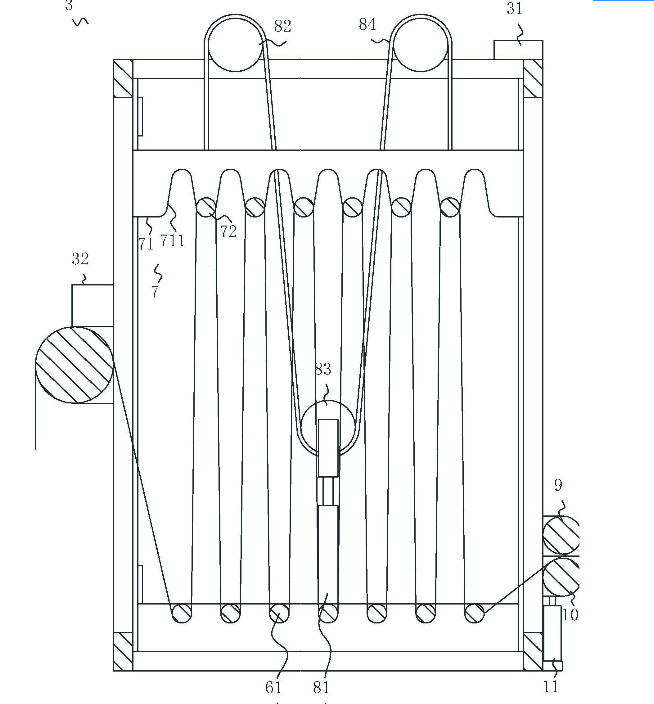

移动辊组包括至少两个滑动连接于机架上的移动板、多个转动连接于移动板之间的移动辊筒，移动板上转动连接有若干个滚轮，机架的侧壁设置有多个供滚轮滚动的滑轨。通过滑轨和滚轮迫使移动板沿滑轨的长度方向移动，使得移动辊组能稳定地朝向或远离固定辊组运动。固定辊组包括多个转动连接于机架上的固定辊筒，移动板的侧壁贯穿设置有多个与固定辊筒嵌接的容纳口，容纳口向固定辊筒一侧贯穿移动板。固定辊筒嵌合于容纳口内，以此缩小移动辊组和固定辊组之间绕设的物料的长度，提高张紧装置的送料效率。
