摘要:
本实用新型涉及混凝土压力试验技术领域,特别涉及自动化混凝土压力试验机装置,包括输送带、电气系统、测力单元、主机、液压系统、第一机架、第二机架、两个电机和清理单元,第一机架上方连续架设有两个尺寸限制区,第一机架中部活动连接有可调位置限制区,测力单元内部活动连接有清理单元,测力单元侧面分别固接有两个电机,清理单元的左右两端均贯穿测力单元与电机的输出端固接,测力单元顶部活动连接有液压系统。
背景技术:
现今各个检测公司混凝土压力试验机存在着效率慢、人力资源浪费的情况,然而混凝土压力试验又存在数量过大的情况,无法形成高效性便捷的混凝土压力试验的完成。
实用新型内容:
本实用新型的目的在于提供自动化混凝土压力试验机装置,以解决上述技术中提出的问题。
为了实现上述目的,本实用新型的技术方案如下:

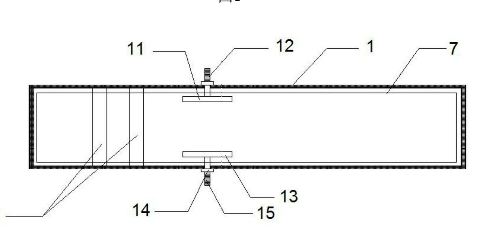

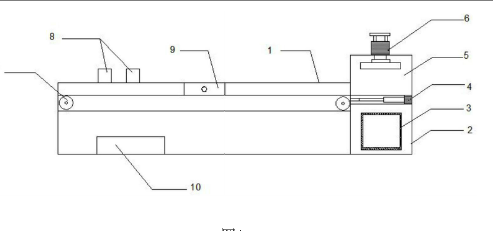

自动化混凝土压力试验机装置输送带、电气系统、测力单元、液压系统、电机分别与主机电相连。尺寸限制区为U型钢板架。可调位置限制区包括第一限位板、第二限位板、第一丝杆、第二丝杆和限位螺母,第一丝杆的一端固接于第一限位板背面中部,另一端设有螺纹段,且另一端贯穿机架用限位螺母固定,第二丝杆的一端固接于第二限位板背面中部。

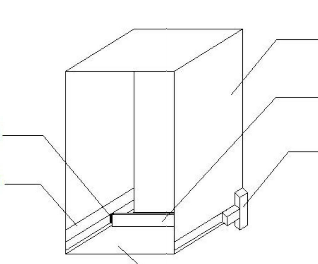

另一端设有螺纹段,且另一端贯穿机架用限位螺母固定,第一限位板和第二限位板沿着机架横向轴线方向对称设置。测力单元为立方体结构,测力单元底部固接有钢板,测力单元左右两侧分别固接有挡板,每个挡板底部固接有一对滑轨。清理单元为刮板,刮板的左右两端均设有滑块,刮板左右两端滑块与挡板底部滑轨相匹配,滑轨上设有贯穿滑孔,每个滑块靠近贯穿滑孔一端均贯穿滑轨与电机输出端固接。
本实用新型的有益效果为:
本实用新型设置输送带能够通过流水作业的方式将混凝土传输至测力单元,对混凝土进行压力测试,省时省力,能够高效便捷的完成混凝土压力试验,通过设置尺寸限制区能够限制混凝土的尺寸大小,通过设置可调位置限制区能够调整混凝土的位置,便于操作,通过设置两个电机和清理单元,能够使电机带动清理单元对测试完毕后的混凝土破料进行清理,便于操作,通过设置电气系统,能够为整个结构的电器元件提供电力供应,利用液压系统,能够实现混凝土压力的测试。
