自动化水质取样器

大学仕 2020-12-11 14:10

0点赞 412浏览

摘要：

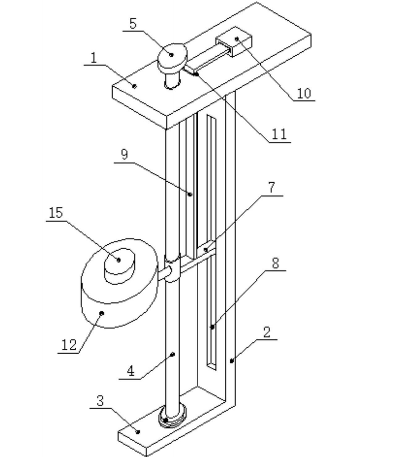

本实用新型公开了自动化水质取样器，包括顶板和圆柱形的取水筒，顶板的底部固定有向下的竖板，竖板的底端固定有向左的底板，顶板和底板之间设置有能够使取水筒进行上下移动的升降机构，且升降机构上还设置有能够随时测量出取水筒下水深度的测量部件，升降机构包括转动安装在底板顶部的螺杆，螺杆的顶端向上冰穿出顶板。

背景技术：

水质监测项目可分为两大类：一类是反映水质状况的综合指标，如温度、色度、浊度、pH值、电导率、悬浮物、溶解氧、化学需氧量和生化需氧量等；另一类是一些有毒物质，如酚、氰、砷、铅、铬、镉、汞和有机农药等。

在水质监测时肯定会需要用到水质取样器，同时取样器在工作时，需要对同一片水域不同深度的水进行取样，为此我们有必要设计一种能够一次性对不同深度的水进行取样的取样器，这样才能更有效的对待检测的水域进行有效的分析。

实用新型内容：

针对现有技术的不足，本实用新型提供了自动化水质取样器，解决了背景技术中提到的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：

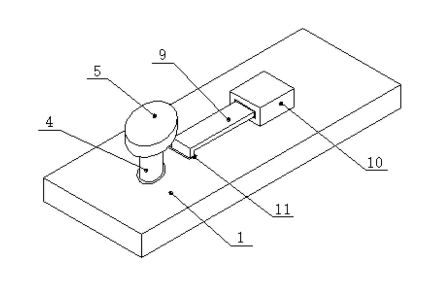

自动化水质取样器限制机构包括固定在螺套靠近竖板一侧的滑板、开设在竖板侧面与滑板相适配的滑槽，且测量部件设置在顶板和滑板之间。测量部件包括卷尺，且卷尺的底端固定在滑板伸出滑槽部分的顶部，顶板的顶部固定有卷尺盒以及开设有卷尺孔，且卷尺的顶端通过卷尺孔收纳在卷尺盒内。

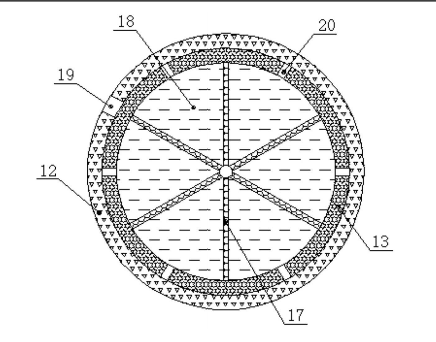

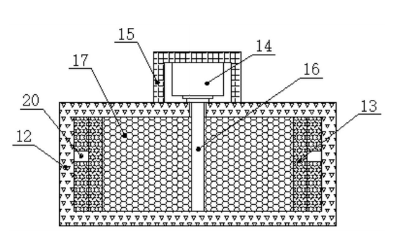

取水筒的包括外壳和内壳，且外壳与内壳之间无间隙相互转动，外壳的顶部固定有马达，且外壳的顶部设置有套在马达外的防水壳，马达的输出轴固定有转杆，且转杆的底端向下延伸并与内壳的内底部固定连接，转杆的外表面与内壳的内表面之间固定有呈多个设置的隔板，且各个隔板之间形成多个储水室，外壳上开设有一个进水孔，且各个储水室相对应的内壳上开设有对应孔，马达带动带动内壳转动使进水孔与对应孔对应时实现一个储水室的进水。
