建筑电气自动化配电箱

大学仕 2020-12-11 09:56

0点赞 285浏览

摘要：

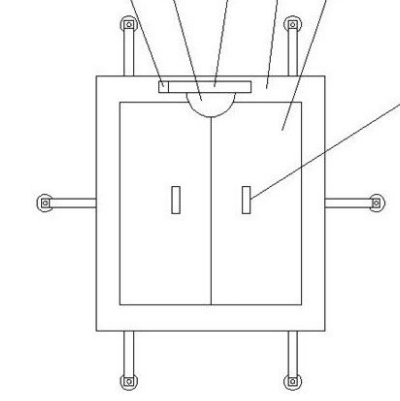

本实用新型公开了一种建筑电气自动化配电箱，包括柜体和柜门。柜体的外周设有若干支撑部件，支撑部件包括一个支撑架，支撑架的形状为三角形，三角形的一直角边与柜体的侧面接触，三角形的另一个三角边与墙壁接触。

背景技术：

配电箱是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路，配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

在建筑电气自动化配电箱的使用中，常把建筑电气自动化配电箱固定在墙体上，现有的建筑电气自动化配电箱，常常由于整体结构设置不佳，加上建筑电气自动化配电箱自重问题，柜体常常松动，甚至脱落，对施工人员造成危害，且在光线不足的情况下，无法正常工作，这些问题都亟待解决。

实用新型内容：

本实用新型为了克服上述的不足，提供一种建筑电气自动化配电箱。

本实用新型通过以下技术方案来实现上述目的：

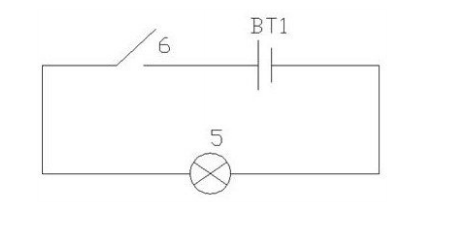

建筑电气自动化配电箱三角支撑架的端部设有一个螺栓，螺栓穿过三角支撑架伸入到墙壁的内部，螺栓上还套设有一个垫片，柜体的顶部设有一个固定板，固定板的内部设有一个蓄电池，固定板上设有一个照明灯，固定板上设有一个开关，开关通过蓄电池与照明灯电连接，固定板的端部设有一根螺柱，固定板通过螺柱与柜体螺纹连接。

该建筑电气自动化配电箱中，各三角支撑架围绕在柜体的外周，能够形成对柜体的支撑，同时各三角支撑架能够增大整个配电箱的与墙壁之间的接触面积，提高了其安装的稳定性，而且加上各螺栓和垫片能够实现三角支撑架的可靠固定不仅如此，开关能够控制照明灯的打开和关闭，来实现对柜体下方的区域进行照明，同时固定板能够与柜体之间灵活拆卸，对照明灯进行更换和维修。三角支撑架靠近柜体的直角边上设有两个定位杆，定位杆的外周设有两个波珠螺丝，柜体的外周与定位杆对应的位置处均设有一个定位孔，定位孔的内壁设有限位槽，限位槽与波珠螺丝一一对应。

波珠螺丝能够嵌入到对应的限位槽中，三角支撑架能够通过两个定位杆嵌入到对应的定位孔中，实现三角支撑架和柜体之间的连接，再配合波珠螺丝和限位槽之间的作用，可以实现三角支撑架跟柜体之间的进一步可靠连接。柜体的下端面的两个支撑部件与柜体上端面的两个支撑部件关于柜体的水平中心线镜像对称，能够实现对整个柜体支撑平衡。柜体的左右两端面的两个支撑部件关于柜体的水平中心线镜像对称，能够实现对整个柜体支撑平衡。柜门上设有把手。垫片的面积大于三角支撑架的螺栓穿孔处的面积，柜体和柜门的外周涂有防腐漆，提高了配电箱的防腐蚀能力。

本实用新型的有益效果是：

该建筑电气自动化配电箱中，各三角支撑架围绕在柜体的外周，能够形成对柜体的支撑，同时各三角支撑架能够增大整个配电箱的与墙壁之间的接触面积，提高了其安装的稳定性，而且加上各螺栓和垫片能够实现三角支撑架的可靠固定，而且，加上照明部件能够实现照明，还可以进行灵活拆卸，提高了配电箱的实用性。
