电气自动化控制的散热电气柜

大学仕 2020-12-10 10:30

0点赞 634浏览

摘要：

本发明提供一种电气自动化控制的散热电气柜，涉及电气柜技术领域，解决了当有水靠近电气柜时，应及时对水进行处理，避免引发短路现象，但现当水靠近电气柜时，并没有相应的提醒装置，导致水引发电气柜内部元器件短路现象的问题。

背景技术：

本发明相对于传统电气柜设采用非全密闭的电气柜，提高了电气柜的密封性，避免因外界因素而导致电气柜内部潮湿，导致电气设备损坏，进而提高了电气柜的安全性和电气设备的使用寿命。基于上述专利的检索，以及结合现有技术中的设备发现，当有水靠近电气柜时，应及时对水进行处理，避免引发短路现象，但现当水靠近电气柜时，并没有相应的提醒装置，导致水引发电气柜内部元器件短路现象。

发明内容：

为了解决上述技术问题，本发明提供一种电气自动化控制的散热电气柜，以解决当有水靠近电气柜时，应及时对水进行处理，避免引发短路现象，但现当水靠近电气柜时，并没有相应的提醒装置，导致水引发电气柜内部元器件短路现象的问题。

本发明一种电气自动化控制的散热电气柜的目的与功效，由以下具体技术手段所达成：

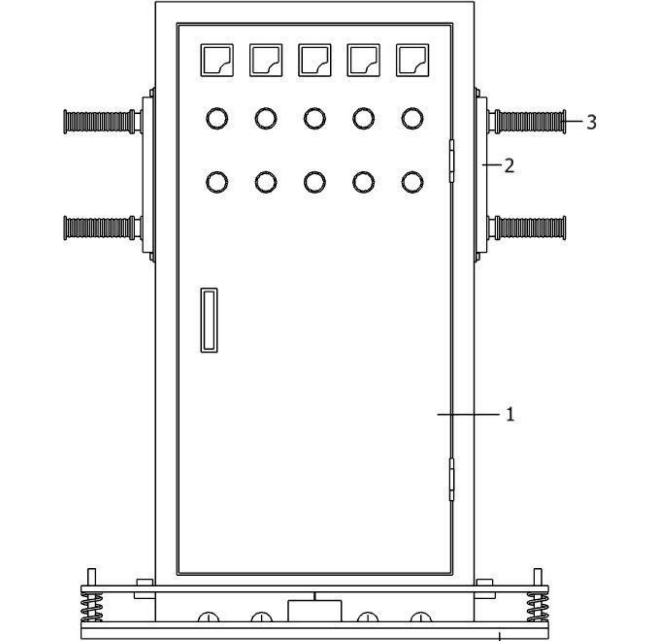

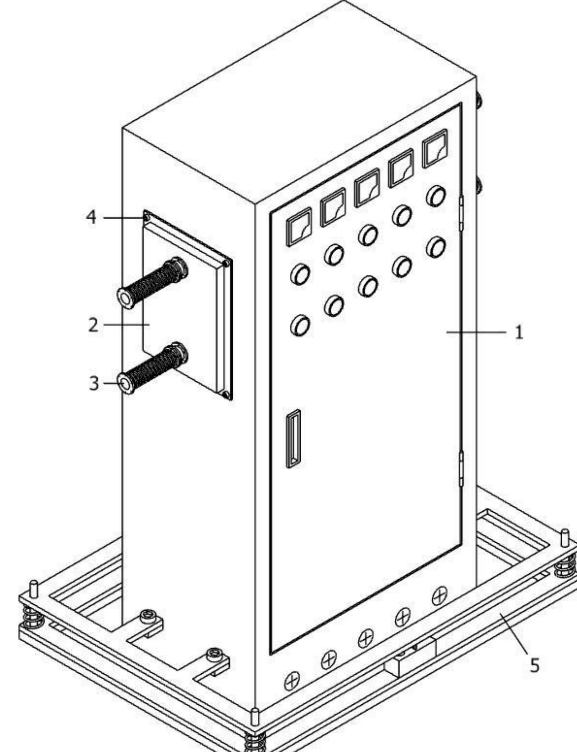

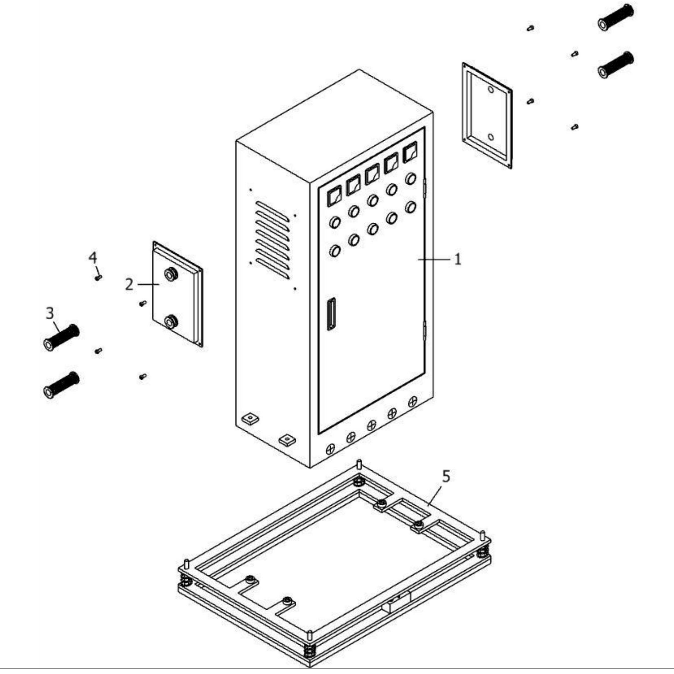

一种电气自动化控制的散热电气柜，包括电气柜。电气柜底部固定安装有遇水警示机构，电气柜左端面及右端面均通过紧固螺丝固定安装有一组扣合机构，每组扣合机构上均法兰固定连接有两组可调式抽气机构，遇水警示机构包括有警示壳体、蜂鸣器、导电片A、纽扣电池、导电片B、绝缘弹簧、贯通插口。

矩形框板B顶端面前侧方中间部位固定安装有警示壳体，且警示壳体内部从左至右依次安装有蜂鸣器、导电片A、纽扣电池、导电片B、绝缘弹簧，导电片A和导电片B分别通过导线与蜂鸣器的两根管脚相连接，绝缘弹簧普通伸展状态下，导电片A、纽扣电池、导电片B处于依次相贴状态，警示壳体顶端面相对于导电片A与纽扣电池相接触部位开设有一处贯通插口。

电气柜包括有螺纹盲孔、方形块、螺纹通孔，电气柜左端面及右端面相对于散热孔四处边缘夹角部位均开设有一处螺纹盲孔，电气柜左端面及右端面下侧方部位呈前后对称状各固定连接有两块方形块，每块方形块顶端面中心部位均开设有一处螺纹通孔。

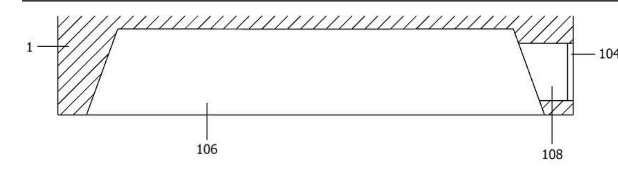

电气柜包括有圆形橡胶薄片、切断口、内陷凹槽、抽风风扇、圆形输送通孔，电气柜底端面开设有一处内陷凹槽，且内陷凹槽内端面内嵌安装有与电气柜电性相连接的抽风风扇，电气柜前端面下侧方部位均匀开设有五处与内陷凹槽相连通的圆形输送通孔，每处圆形输送通孔内周面前侧方部位均粘接有一张圆形橡胶薄片，每张圆形橡胶薄片轴心处均开设有一处呈十字结构的切断口，普通状态下，呈十字结构的切断口处于密封闭合状态。

与现有技术相比，本发明具有如下有益效果：

当水流向电气柜时，水将首先与遇水膨胀止水条相接触，遇水膨胀止水条与水接触后，遇水膨胀止水条产生2-3倍的膨胀变形，从而向上撑起矩形框板B，弹簧被压缩，限位圆杆沿圆形限位滑动通孔向上滑动，因弹簧普通伸展状态下，铜质导电插片位于导电片A与纽扣电池上侧方部位不与其相接触，且其间距五毫米，故在向上撑起的矩形框板B作用下，铜质导电插片将与导电片A和纽扣电池相接触，这时警示壳体内部电源接通，蜂鸣器发出声响，从而提醒管理人员有水靠近电气柜，以及时对水进行处理，避免引发短路现象。
