新型自动化设备精密轴

大学仕 2020-12-09 09:35

0点赞 527浏览

摘要：

本实用新型公开了一种新型自动化设备的精密轴，包括前轴颈和后轴颈。后轴颈远离前轴颈的一端设置有轴刀头，前轴颈远离安装头的一端设置有环形卡块，环形卡块外壁的一侧设置有回转凸块，前轴颈靠近环形卡块一端的外壁对称开设有第一滑槽，第一滑槽内部滑动安装有滑块，后轴颈远离轴刀头的一端开设有配合环形卡块的环形卡槽，环形卡槽一侧开设有配合回转凸块的回转凹槽，后轴颈靠近环形卡槽一端的外壁对称开设有配合滑块的第二滑槽。

背景技术：

精密轴是指垂直度表面粗糙度、圆度跳动等精度要求较高的轴件，有些又称精密轴芯，或微型轴等，往往是非标零件，根据顾客样件或图纸要求定制加工。通过精密轴带动刀头进行工件加工时，刀头使用一端时候后，刀头会受到磨损，所以需要将刀头拆卸下来进行打磨，但是现有的精密轴是整体安装在自动化设备上的，这样精密轴拆卸比较麻烦，而且精密轴与自动化设备之间的位置对不准，容易造成精密轴松动，从而降低了精密轴带动刀头打磨的精准度。

实用新型内容：

本实用新型的目的在于提供一种新型自动化设备的精密轴，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

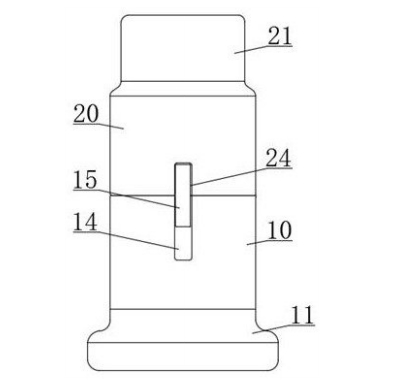

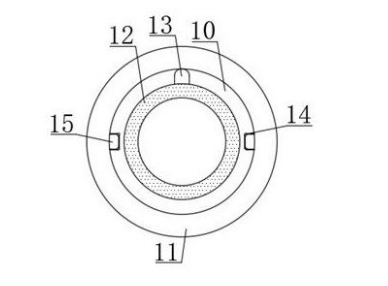

一种新型自动化设备的精密轴包括前轴颈和后轴颈，前轴颈一端设置有安装头，前轴颈另一端卡接有后轴颈，后轴颈远离前轴颈的一端设置有轴刀头，前轴颈远离安装头的一端设置有环形卡块，环形卡块外壁的一侧设置有回转凸块，前轴颈靠近环形卡块一端的外壁对称开设有第一滑槽，第一滑槽内部滑动安装有滑块。

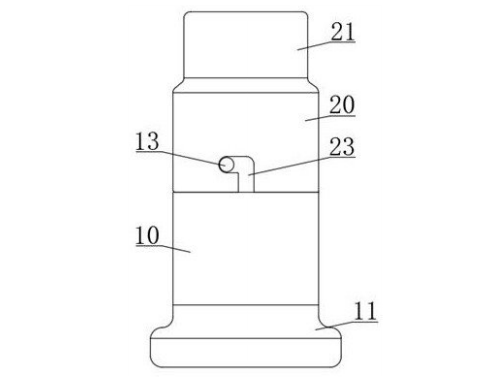

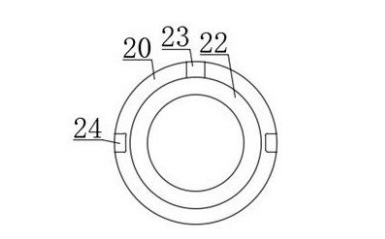

后轴颈远离轴刀头的一端开设有配合环形卡块的环形卡槽，环形卡槽一侧开设有配合回转凸块的回转凹槽，后轴颈靠近环形卡槽一端的外壁对称开设有配合滑块的第二滑槽。前轴颈与安装头、环形卡块和回转凸块均为一体式结构。后轴颈与轴刀头为一体式结构，回转凹槽呈L型结构，第一滑槽的宽度尺寸与第二滑槽的宽度尺寸相同。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过环形卡块与环形卡槽配合，将后轴颈卡接在前轴颈上，这样方便了后轴颈的安装与拆卸，同时使环形卡块在环形卡槽内转动，带动回转凸块在回转凹槽内转动，从而确定后轴颈的位置，然后将滑块滑动到第一滑槽与第二滑槽中间，通过滑块限制住后轴颈与前轴颈之间的位置，防止后轴颈与前轴颈之间产生偏移，从而提高了精密轴的精准度。
