自动化设备安全装置

大学仕 2020-12-08 14:48

0点赞 446浏览

摘要：

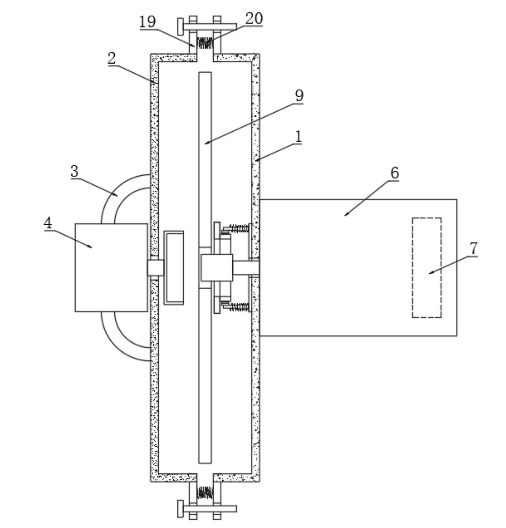

本实用新型公开了一种自动化设备安全装置，包括第一防护框和第二防护框。第二防护框远离第一防护框的一端固定连接有连接架，连接架的中部固定连接有高频振动器，高频振动器的输出轴贯穿并延伸至第二防护框的两端，高频振动器的输出轴固定连接有驱动筒。

背景技术：

近年来各国对安全基准的水平开始提高，自动化设备中对作业者的安全性开始变得越来越重视，在生产生活中，很多领域都会对材料进行加工，且随着自动化技术的发展，许多传统类型的加工设备也逐渐被自动化加工设备所替代。但是现有技术在实际使用时，安全防护能力较弱，并且可能对操作者造成二次伤害，很容易造成切割到手臂的危险。

实用新型内容：

本实用新型的目的在于提供一种自动化设备安全装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

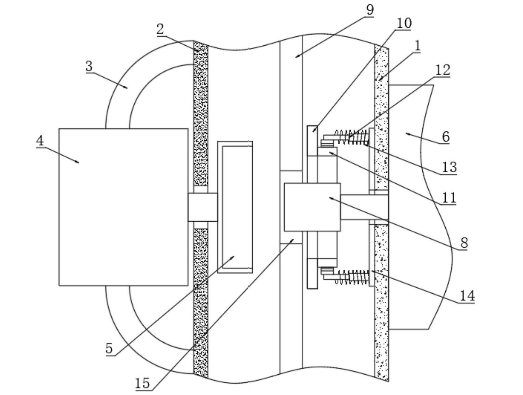

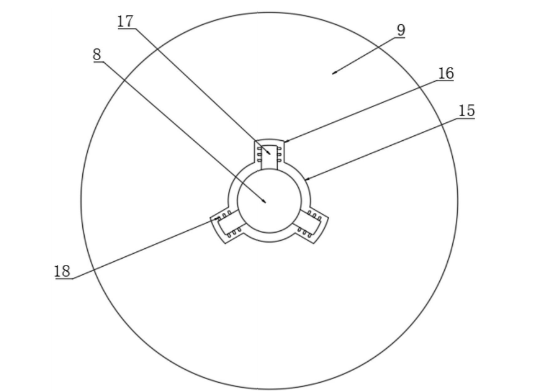

驱动电机贯穿并延伸至第一防护框的两端，驱动电机的内部设有控制模块，驱动电机的输出轴固定连接有驱动柱，驱动柱的表面活动套接有切割片，切割片靠近驱动柱位置的一端活动贴合有垫圈，垫圈远离切割片的一端固定连接有连接管，连接管的表面通过轴承转动连接有伸缩杆，伸缩杆的表面固定连接有复位弹簧，伸缩杆靠近第一防护框位置的一端固定连接有压力传感器，且压力传感器固定连接在第一防护框相对应第二防护框位置的一端。切割片相对应驱动柱位置的中部分别开设有驱动槽和限位槽，且驱动槽的内壁与驱动柱的表面活动连接，限位槽的内壁活动连接有限位块，限位块的表面固定连接有固定条。

第一防护框和第二防护框相对面的一端均分别固定连接有法兰盘，且两个法兰盘相对面的一端均固定连接有阻尼弹簧。控制模块包括单片机、A/D传感器和判断模块，单片机的输入端与A/D传感器的输出端连接，且单片机的输出端与判断模块的输入端连接，判断模块用于判断压力传感器记录的压力指数是否正常。压力传感器的输出端与A/D传感器的输入端连接，且单片机的输出端分别与高频振动器和驱动电机的输入端连接。
