油井自动化量油装置

大学仕 2020-12-08 14:12

0点赞 214浏览

摘要：

本实用新型公开了一种油井自动化量油装置，包括固定支撑柱和搬运底座，固定支撑柱安装固定在搬运底座的上端外侧拐角处上，固定支撑柱的上端设置有数据机箱，固定支撑柱的外侧位于搬运底座上设置有下侧管道。

背景技术：

为开采石油，按油田开发规划的布井系统所钻的孔眼，石油由井底上升到井口的通道。油井是通过钻井方法钻成的孔眼。一般油井在钻达油层后，下入油层套管，并在套管与井壁间的环形空间注入油井水泥，以维护井壁和封闭油、气、水层，后按油田开发的要求用射孔枪射开油层，形成通道，下入油管，用适宜的诱流方法，将石油由油井井底上升到井口。而在对油井油量进行计算的时候，从而就需要用到油井自动化量油装置。

现有的油井自动化量油装置技术存在以下问题，现有的油井自动化量油装置在搬运和装卸的时候不是很方便，不能整体进行搬运，需要人员拆卸后进行搬运和装卸，从而不是很便利的问题。

实用新型内容：

本实用新型的目的在于提供一种油井自动化量油装置，以解决上述背景技术中提出的现有的油井自动化量油装置在搬运和装卸的时候不是很方便，不能整体进行搬运，需要人员拆卸后进行搬运和装卸，从而不是很便利的问题。

为实现上述目的，本实用新型提供如下技术方案：

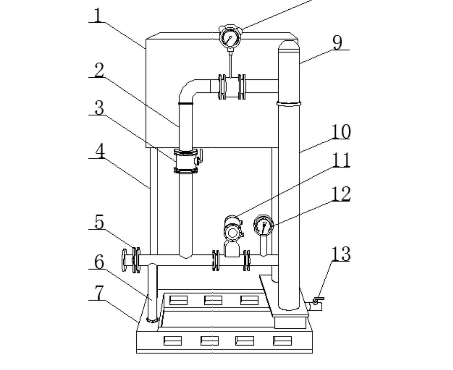

油井自动化量油装置下侧管道的下端外侧设置有进入阀门，下侧管道的上端设置有上侧管道，上侧管道的外端设置有上侧流量阀门，上侧流量阀门的外端设置有输送弯管，输送弯管的外端设置有控制阀门，控制阀门的下端位于下侧管道上设置有外部法兰管，外部法兰管和下侧管道的连接处设置有下侧流量阀门，下侧流量阀门的右侧位于下侧管道上设置有气压检测表。

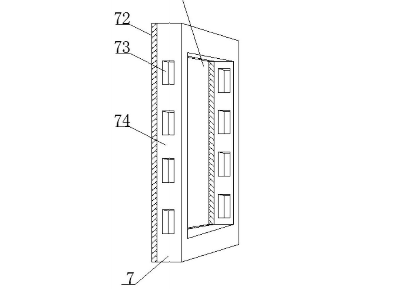

外部法兰管的前端下发位于搬运底座上设置有支撑圆柱，搬运底座包括内部凹槽、防滑软垫、叉车孔洞和回型外壳，回型外壳的内部设置有内部凹槽，回型外壳的两端中间设置有叉车孔洞，回型外壳的下端设置有防滑软垫。

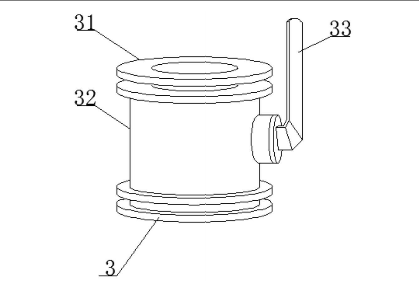

控制阀门包括固定法兰、阀门机体和阀门开关，阀门机体的两端外侧设置有固定法兰，阀门机体的外端中间设置有阀门开关，固定法兰连接在输送弯管上。支撑圆柱包括套接凹槽、金属圆柱和底部固定环，金属圆柱的上端内侧设置有套接凹槽，金属圆柱的下端设置有底部固定环，金属圆柱连接在外部法兰管上，底部固定环连接在搬运底座上。

固定支撑柱共设置有两个，且固定支撑柱对称焊接固定在搬运底座的外端拐角处上。上侧管道和下侧管道通过法兰固定连接，且上侧管道和下侧管道的连接处外侧处于同一直线上。搬运底座和下侧管道通过焊接的方式固定连接，且搬运底座和下侧管道的外侧处于同一直线上。输送弯管和控制阀门通过法兰固定连接，且输送弯管和控制阀门的内部圆心处于同一直线上。

与现有技术相比，本实用新型提供了一种油井自动化量油装置，具备以下有益效果：

本实用新型油井自动化量油装置通过内部凹槽、防滑软垫、叉车孔洞和回型外壳所组成的搬运底座便于搬运或装卸使用，搬运底座在安装的时候，搬运底座的回型外壳通过内部凹槽，使得便于进行放置使用，而放置时，回型外壳通过下端的防滑软垫，这样有效避免放置的滑动，使得在放置的时候更加稳定，而搬运或装卸的时候，人员通过回型外壳两端对称的叉车孔洞，这样搬运叉车插入搬运或装卸，使得在使用的时候更加方便安全。
