花茶自动化送料装置

大学仕 2020-12-07 10:01

0点赞 525浏览

摘要：

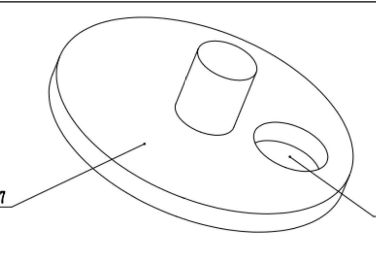

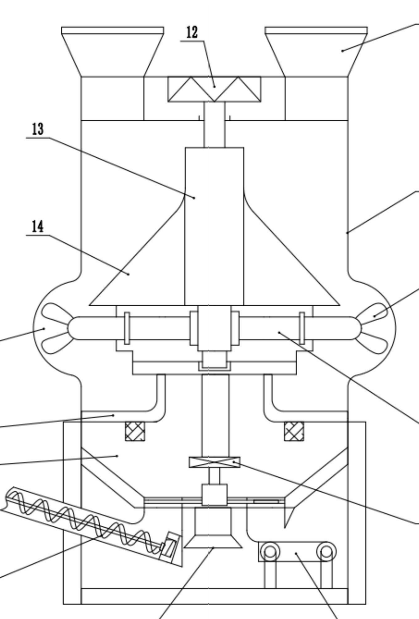

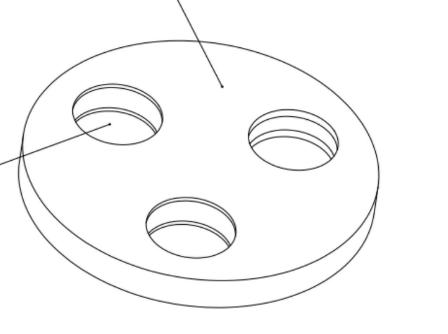

本实用新型涉及炒茶送料领域公开了一种花茶自动化送料装置包括进料口、下料通道、出料腔。下料通道的内部设置有一组竖直的转动轴，下料通道的底部连通有一组向外延伸的呈弧形结构的清洁腔，清洁刷的下侧连通有呈倒置圆台型结构的出料腔，第二电机下侧输出端转动连接有一组呈圆形结构的孔板，孔板转动连接在安装在出料腔底部的挡板的内部，挡板的表面开设有三组等间距的上下贯穿的送料孔，孔板上开设有一组与送料孔相同大小的下料孔，三组送料孔的底部分别设置有位于前侧的下送料管。

背景技术：

花茶在制造时，炒茶机是指其所用的机械设备。炒花茶分生锅、二青锅、熟锅，三锅相连，序贯操作。而炒茶机即按照这个炒茶方法，再运用现代的机械手段来加工茶叶。

用于炒茶机的均匀送料装置，包括炒茶机本体,炒茶机本体一旁设有一号支撑框架，一号支撑框架上表面设有水平送料板，水平送料板上表面后端设有竖置挡板，竖置挡板前表面两端处设有一对伸缩端为水平的电控推杆，一对伸缩端为水平的电控推杆的伸缩端上设有与水平送料板上表面相搭接的竖置推板，水平送料板上表面前端设有一对竖置安装板，一对竖置安装板之间设有水平转轴，水平转轴上且位于一对竖置安装板内侧设有水平转筒。该装置在对茶叶进行送料前，没有对其进行合理的清洁处理，可能后对后续的茶叶质量造成影响，主要还有该送料装置的送料方向单一，对于不同位置，高度的茶叶接收装置，无法随时进行切换，导致使用功能受限。

实用新型内容：

本实用新型的目的在于提供一种花茶自动化送料装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

花茶自动化送料装置下送料管用于直接将出料腔内部的花茶向下输送，位于出料腔底部右侧的中送料带，通过中送料带可将花茶向右自动的水平输送，位于出料腔底部左侧的倾斜向上的上输料管，通过上输料管可将待输送的花茶向上方移动。进料口的顶部设置为便于进料的喇叭状结构。转动轴的外部套装有一组呈锥形结构的导向体，导向体的设置用于引导从进料口进入到的花茶沿着下料通道的侧壁向下流动。

清洁刷由橡胶材质制成，在对进入到清洁腔内部的花茶进行清洁时，不会对花茶造成破坏。第二电机设置为伺服电机，可将其单次转动量设置为120度，便于每次驱动孔板旋转时，可直接转动到相应的下料孔与孔板重合处。支撑架的底部安装有热风机，当从清洁腔内部下落的花茶经过支撑架时，可通过热风机对其进行烘干，从而便于经过出料腔向下输送时，保持干燥的状态，便于后续的快速输送。

与现有技术相比，本实用新型的有益效果是：

通过在将花茶进行送料前，通过清洁腔的内部对其进行清洁，从而确保后续花茶在进行加工时的质量。通过在出料腔的底部设置下送料管、中送料带、上输料管，然后通过第二电机驱动孔板进行转动，从而自动的控制花茶从相应的下送料管、中送料带、上输料管顶部的送料孔中输出，从而将花茶自动的运送到不同方位的位置，从而提高了该装置送料的全面性。

本实用新型的优点是，确保花茶的送料质量、自动出料、自动送料可向不同的高度位置进行送料，功能全面，适用范围广。
