某种管材送料系统的排料加工机构
大学仕 2021-05-26 13:38
点赞 1217浏览

        本实用新型提供某种管材送料系统的排料加工机构，涉及制管设备技术领域，包括机架，所述机架上有若干块平行设置的承接板，所述承接板旁设置有顶料器，所述承接板相接有出料盘，所述出料盘中设置有排料装置，所述排料装置包括主动齿轮以及从动齿轮，所述主动齿轮与所述从动齿轮通过链条连接，所述链条上连接有推头，所述出料盘包括开槽，所述推头滑动连接在开槽中；所述出料盘包括对称设置的两块往内侧倾斜的板体，两块所述板体之间形成所述开槽。本实用新型的有益之处是，能够自动化将管材传送至排料装置中，并由排料装置推送出去进行加工，完成传输排料工作，结构巧妙，自动化高。


        1.某种管材送料系统的排料加工机构，其特征在于，包括机架，所述机架上有若干块平行设置的承接板，所述承接板旁设置有顶料器，所述承接板相接有出料盘，所述出料盘中设置有排料装置，所述排料装置包括主动齿轮以及从动齿轮，所述主动齿轮与所述从动齿轮通过链条连接，所述链条上连接有推头，所述出料盘包括开槽，所述推头滑动连接在开槽的上方。

        2.根据权利要求1所述的某种管材送料系统的排料加工机构，其特征在于，所述出料盘包括对称设置的两块往内侧倾斜的板体，两块所述板体之间形成所述开槽。


        3.根据权利要求1或2所述的某种管材送料系统的排料加工机构，其特征在于，所述推头包括设置成圆柱体状的推座，所述推座的直径尺寸大于所述开槽的宽度，所述推座中开设有横向设置的椭圆形槽，还包括推针，所述推针的前端设置成圆锥状、后端形成杆体，所述杆体插接在所述椭圆形槽中，所述推针中还设置有限位台阶。

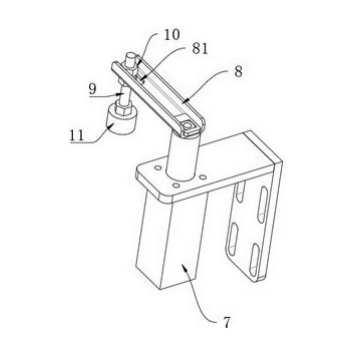

        4.根据权利要求1所述的某种管材送料系统的排料加工机构，其特征在于，所述出料盘旁还设置有压料器，所述压料器包括气缸，所述气缸上连接有衔接板，所述衔接板中设置有开口，所述开口中设置有竖杆，所述竖杆的上端设置有锁紧螺帽、下端设置有压料头，所述压料头位于所述出料盘的正上方。


        5.根据权利要求1所述的某种管材送料系统的排料加工机构，其特征在于，所述主动齿轮与电机连接，所述电机外设置有电机罩，所述电机罩上设置有通风孔。

        6.根据权利要求1所述的某种管材送料系统的排料加工机构，其特征在于，所述承接板旁还设置有停靠板，所述承接板往所述停靠板方向倾斜，所述停靠板的上端面高于所述出料盘、并且往所述出料盘方向倾斜。


        7.根据权利要求6所述的某种管材送料系统的排料加工机构，其特征在于，所述停靠板上设置有卡角，所述卡角相接在所述出料盘上。
