全方位自动化喷涂批花机

大学仕 2020-12-04 14:21

0点赞 502浏览

摘要：

本实用新型公开了一种全方位自动化喷涂批花机，包括喷涂组件、机架、安装于机架上并用于定位待批花物件的夹具组件以及用于对待批花物件进行批花的批花机构，机架上设置有机械手组件，批花机构安装于机械手组件端部以使批花机构通过机械在任意位置移动，以对待批花物件进行全方位批花，喷涂组件连接在机架上并位于批花机构一侧，夹具组件安装在机架上并位于所述喷涂组件一侧。

背景技术：

批花机是一种在金属表面或其他材质上面，模仿人工雕刻原理，批出各种不同花纹，但是目前市场上的数控批花机结构复杂，且功能单一，不能全自动第生产加工产品，且加工生产产品耗费大量的人力，如何使现有的批花机实现自动化，降低生产加工人工成本是急需解决的技术问题。

实用新型内容：

本实用新型实施例的主要目的在于提出一种全方位自动化喷涂批花机，以使现有的批花机实现自动化，降低生产加工成本。

本实用新型解决上述技术问题的技术方案是：

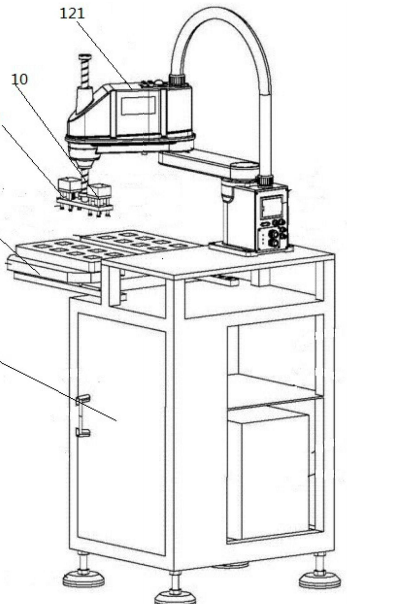

全方位自动化喷涂批花机机架上安装有可沿X轴及Y轴方向移动的移动平台，夹具组件设置于该移动平台上。夹具组件包括有两个电木夹具，两个电木夹具对称安装于移动平台上。机架上设置有一隔板，该隔板上下方分别形成有上、下开放式置物空间，该下开放式置物空间中盛放有控制机柜，机架的下方安装有电动吸尘器。机架底部安装若干可伸缩的滚轮，滚轮上设置有调节螺母。

有益效果：

本实用新型实施例提供的供一种全方位自动化喷涂批花机，包括喷涂组件、机架、安装于机架上并用于定位待批花物件的夹具组件以及用于对待批花物件进行批花的批花机构，机架上设置有机械手组件，批花机构安装于机械手组件端部以使批花机构通过机械在任意位置移动，以对待批花物件进行全方位批花，喷涂组件连接在机架上并位于批花机构一侧，夹具组件安装在所述机架上并位于喷涂组件一侧，实现了实现对待批花物件进行批花的过程中不需要耗费大量的人力，节省加工成本。
