自动化物料转运系统

大学仕 2020-12-04 14:13

0点赞 365浏览

摘要：

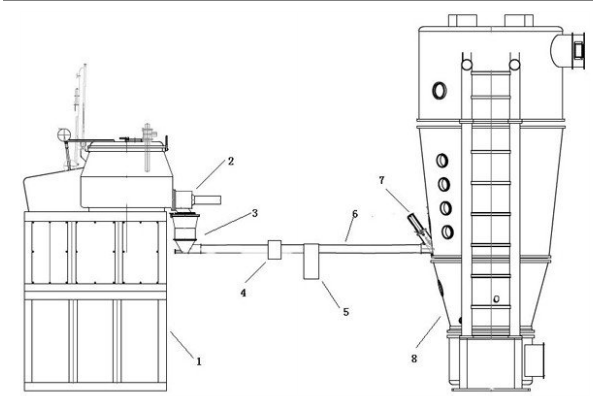

本实用新型公开了一种自动化物料转运系统，包括湿法制粒机、整粒机、输送机、真空进料机和沸腾制粒机，整粒机与湿法制粒机的出口管道连通，整粒机的出口管与输送机的进料口连通，输送机的出料口与沸腾制粒机之间设置有输送管道，真空进料机倾斜设置在输送管道的末端并与沸腾制粒机连通沿，物料输送方向在输送管道上依次设置有干燥器和过滤器。

背景技术：

在制粒机制粒过程中，需要将湿法制粒机生产的造粒转移至沸腾制粒机对造粒的干燥，在现有设备中，制粒的转移管道比较繁琐，且由于湿法制粒机制成的造粒还含有一定的水分，在转移的过程中容易对造粒的结构产生破坏，影响了产品质量，降低了收益。

发明内容：

为解决现有技术的不足，本实用新型提供一种自动化物料转运系统，采用输送机与真空进料机配合使用，提高了转运效率，且在转运过程中能有效的对造粒进行预干燥，并对造粒夹带的残渣进行过滤处理。

本实用新型所采用的技术方案为：

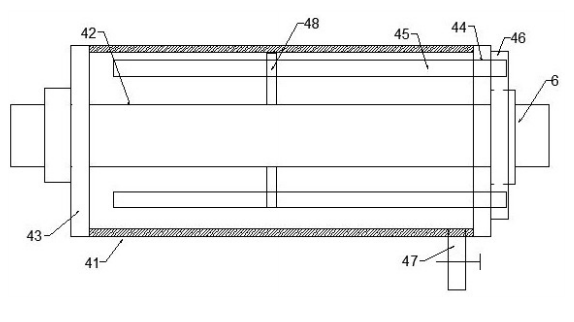

自动化物料转运系统干燥器包括筒体，筒体内设置有网孔管体，在筒体和网孔管体的两端设置有固定板，固定板上形成有通孔，通孔、网孔管体以及输送管道的直径相等，且输送管道与固定板法兰连接，环绕其中一个固定板的环沿板体处的设置有若干个插入孔，在筒体与网孔管体之间设置有若干个电热棒，电热棒的其中一端延伸至插入孔的外侧，在设置有插入孔的固定板的环沿板体上罩设有走线环，走线环的底部设置有走线孔，在筒体尾端底部还设置有排渣口，且筒体内壁朝向排渣口形成倾斜向下的坡度。

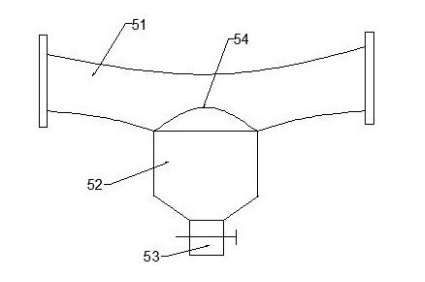

筒体与网孔管体之间还设置有用于固定电热棒的固定块。过滤器包括弧形管和设置在弧形管中段底部的过滤筒体，弧形管的两端与输送管道法兰连接，过滤筒体的底部设置有排渣管，在过滤筒体的顶部设置有开口向下的过滤网罩，过滤网罩的顶部与弧形管的顶部形成过料通道。走线环的底部设置的走线孔还设置有防水索姆。
