自动化捕鱼装置

大学仕 2020-12-04 09:39

0点赞 567浏览

摘要：

本发明公开一种自动化捕鱼装置包括立杆、四个钓杆、四个钓杆电机、顶架、气囊、环形渔网发射器、四个螺旋桨和四个螺旋桨电机、诱剂盘、诱剂直线电机。四个钓杆上端分别转动安装在立杆顶部的四个长方体缺口处，立杆顶部分别设置有四个钓杆电机，顶架安装在立杆顶部，顶架下部圆周位置上还设置有环形渔网发射器，立杆中间位置处的圆柱形上下滑动安装有诱剂盘，诱剂盘下部设置有诱剂直线电机。

背景技术：

捕鱼是一种传统的行业，随着经济水平的不断发展，钓鱼捕鱼也成为越来越多人的兴趣爱好，传统的钓鱼捕鱼工具自动化程度较低。

发明内容：

针对上述问题，本发明提供一种自动化捕鱼装置，其结构合理，自动化程度高。

本发明采取的技术方案为：

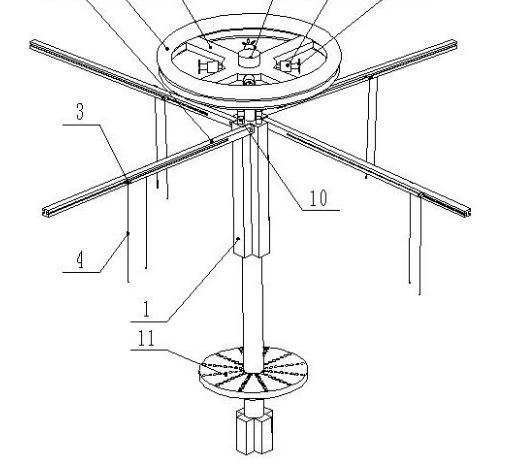

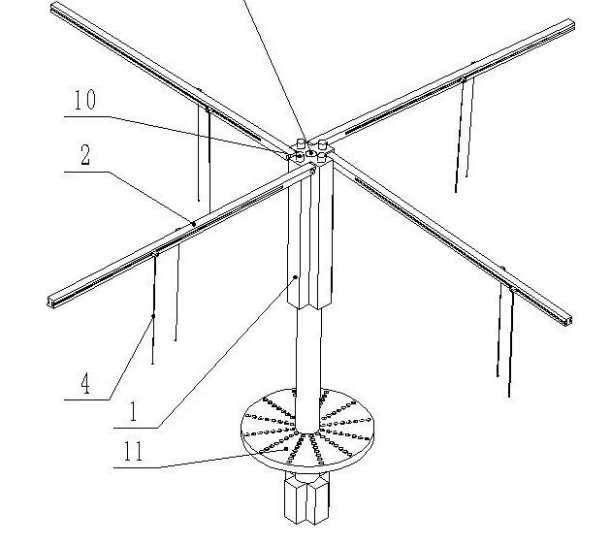

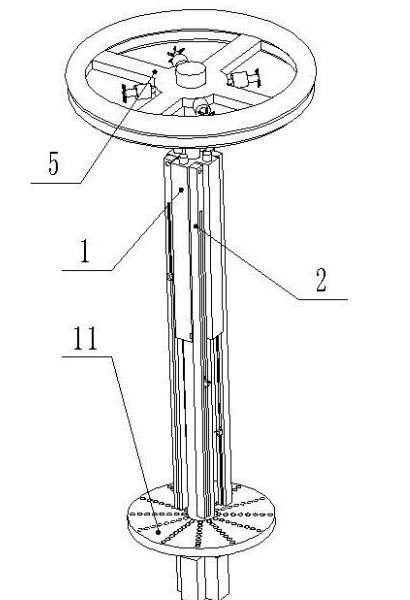

自动化捕鱼装置立杆的上部和下部均布设置有四个长方体缺口，立杆中间位置设置为圆柱形，四个钓杆上端分别转动安装在立杆顶部的四个长方体缺口处，立杆顶部分别设置有四个钓杆电机，每个钓杆电机分别与四个钓杆上端相连接驱动钓杆旋转，并以钓杆与立杆转动连接处为轴线旋转，顶架为环形，并安装在立杆顶部，顶架上部圆周位置设置有气囊，顶架上设置有十字架结构，十字架结构中央位置设置有无线接收装置，十字架结构上均布设置有四个螺旋桨电机，每个螺旋桨电机主轴上同轴安装有螺旋桨，且每个螺旋桨电机主轴方向均指向顶架的中心。

顶架下部圆周位置上还设置有环形渔网发射器，立杆中间位置处的圆柱形上下滑动安装有诱剂盘，诱剂盘下部设置有诱剂直线电机，诱剂直线电机驱动诱剂盘沿立杆中间位置处的圆柱形上下滑动，钓杆沿长度方向两侧分别设置有滑槽，滑槽中滑动安装有滑块，滑块一端设置有滑块直线电机，滑块直线电机驱动滑块沿钓杆上的滑槽做直线运动。

每个滑块外侧设置有鱼线盒，鱼线盒上设置有鱼线电机，鱼线电机控制鱼线进出鱼线盒中，鱼线端部设置有鱼钩。立杆中心位置设置有电池，提供动力。环形渔网发射器中设置有渔网电机，渔网电机控制渔网从环形渔网发射器中向下射出，诱剂盘上设置有诱鱼剂。
