自动化设备生产加工用焊接夹具

大学仕 2020-12-03 10:47

0点赞 602浏览

摘要：

本实用新型公开了一种自动化设备生产加工用焊接夹具，包括工作台。工作台的底部外壁四角均设有支撑座，且工作台的顶部外壁设有两个支撑柱，两个支撑柱的顶部外壁设有同一个支撑板，支撑板的一侧外壁设有夹持机构，且工作台的顶部外壁一端设有挡板，工作台的顶部外壁设有二号滑槽，且二号滑槽的内壁滑动连接有置物板，挡板的一侧外壁设有二号电动伸缩杆。

背景技术：

自动化技术广泛用于工业、农业、军事、科学研究、交通运输、商业、医疗、服务和家庭等方面。自动化设备生产加工时需要用到焊接夹具，用以固定设备，方便进行物品的夹持。现有的自动化设备生产加工用焊接夹具存在有不足之处，现有的夹具较为单一，在进行不同设备的夹持时需要用到不同的夹具，这样会造成进行设备的夹持时需要进行夹具的选择，然后固定夹具，降低工作效率，在进行设备的夹持时，现有的夹具容易出现夹持过紧导致设备损坏和夹持过松导致操作时出现故障这两方面的问题。

发明内容：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种自动化设备生产加工用焊接夹具。

为了实现上述目的，本实用新型采用了如下技术方案：

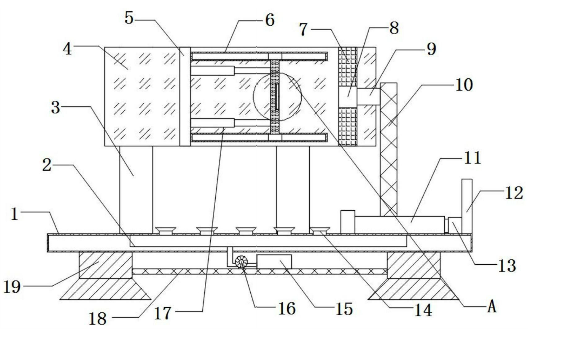

一种自动化设备生产加工用焊接夹具包括工作台。工作台的底部外壁四角均设有支撑座，且工作台的顶部外壁设有两个支撑柱，两个支撑柱的顶部外壁设有同一个支撑板，支撑板的一侧外壁设有夹持机构，且工作台的顶部外壁一端设有挡板，工作台的顶部外壁设有二号滑槽，且二号滑槽的内壁滑动连接有置物板，挡板的一侧外壁设有二号电动伸缩杆，且二号电动伸缩杆的另一端设于置物板的一侧外壁，四个支撑座的一侧外壁设有同一个连接板，且连接板的顶部外壁设有收集机构。

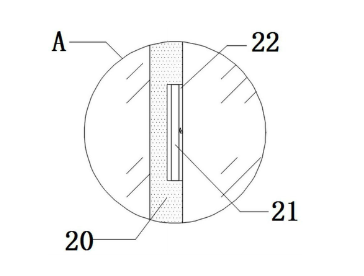

夹持机构包括左固定板和右固定板，且右固定板设于支撑板的一侧外壁，右固定板的一侧外壁开有通孔。支撑板的一侧外壁设有限位板，且限位板的一侧外壁设有两个滑槽，左固定板滑动连接于两个滑槽的内壁，左固定板的一侧外壁设有保护机构。限位板的一侧外壁设有两个一号电动伸缩杆，且两个一号电动伸缩杆的另一端设于左固定板的一侧外壁。保护机构包括凹槽和压力传感器，且凹槽开于左固定板的一侧外壁，压力传感器设于凹槽的底部内壁。

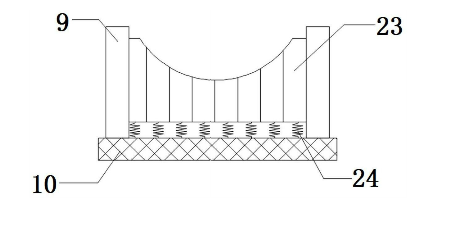

收集机构包括气泵和收集箱，且气泵和收集箱均设于连接板的顶部外壁，工作台的内壁设有气管，气泵的进风管插接于气管的内壁，气泵的输风端插接于收集箱的内壁，气管的顶部外壁等距离通过法兰连接有气嘴。置物板的一侧外壁设有两个固定板，且置物板的一侧外壁等距离焊接有弹簧，弹簧的另一端均焊接有调节板。气泵电性连接有开关，且开关电性连接有处理器，压力传感器的信号输出端通过信号线与处理器的信号接入端相连接。
