电气自动化防护装置

大学仕 2020-12-03 10:21

0点赞 240浏览

摘要：

本实用新型涉及一种电气自动化防护装置，包括底座。底座内腔底部均匀固定设有减震弹簧，减震弹簧顶部固定设有防护箱，防护箱内腔穿插设有抽屉，抽屉底部对称挖设有第一滑槽，抽屉内腔顶部对称固定设有支撑板，支撑板中部挖设有第二滑槽，通过设置减震弹簧可以提高防护箱的减震缓冲性能，把电气自动化设备放置在抽屉内腔，松动锁紧螺母左右移动滑板，夹板可以对不同大小型号电气自动化设备进行夹持固定，松动固定螺母抽拉抽屉即可把抽屉从防护箱内腔取出，方便对放置在抽屉内腔的电气自动化设备进行维修，通过设置散热扇可以对放置在抽屉内腔的电气自动化设备进行吹风散热。

背景技术：

电气自动化设备是现代电力工程中不可或缺的一个重要部分，作为各种电力设施设备的重要组件，电气自动化设备是实现各种机械自动化、实现各种电气系统正常运行的基础，现有的电气自动化设备生产厂家良莠不齐，造成电气自动化设备的质量存在差异，为了降低电气自动化设备在使用时事故发生率，需要使用专用的防护装置来保护电气自动化设备，现有的电气自动化防护装置对于电气自动化设备的固定效果不佳，且防护装置移动及放置不便，为此我们提出一种电气自动化防护装置来解决上述问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

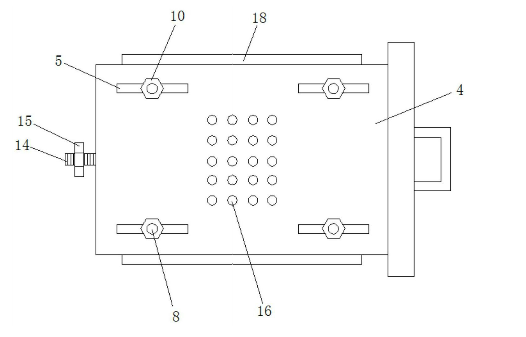

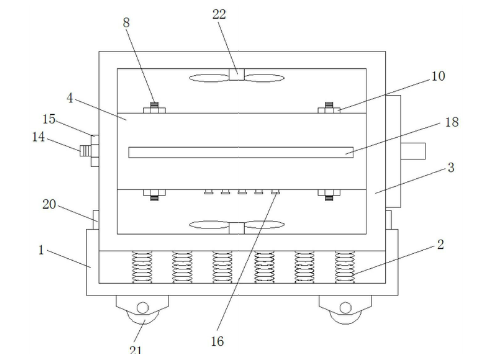

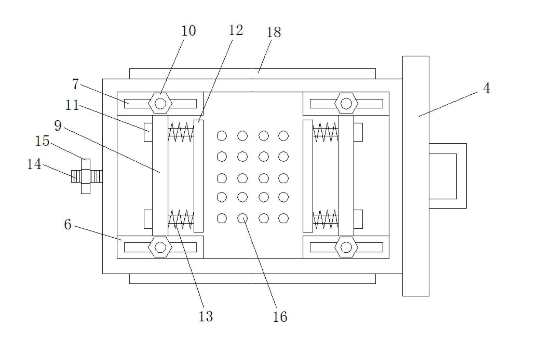

一种电气自动化防护装置包括底座，底座内腔底部均匀固定设有减震弹簧，减震弹簧顶部固定设有防护箱，防护箱内腔穿插设有抽屉，抽屉底部对称挖设有第一滑槽，抽屉内腔顶部对称固定设有支撑板，支撑板中部挖设有第二滑槽，第二滑槽与第一滑槽内腔均穿插设有螺纹滑杆，螺纹滑杆一端固定连接有滑板，螺纹滑杆远离滑板的一端通过螺纹连接有锁紧螺母，滑板上对称穿插设有T型销杆，T型销杆一端固定连接有夹板，夹板一侧位于T型销杆外侧套接有弹簧柱。

抽屉一侧固定设有螺纹杆，且螺纹杆贯穿防护箱一侧，螺纹杆贯穿防护箱的一端通过螺纹连接有固定螺母。抽屉底部均匀挖设有散热孔。防护箱内腔两侧对称挖设有第一限位滑槽，抽屉外侧对称固定设有第一限位滑板，且第一限位滑板位于第一限位滑槽内腔。底座内腔两侧对称挖设有第二限位滑槽。防护箱底部外侧对称固定设有第二限位滑板，且第二限位滑板位于第二限位滑槽内腔。底座底部通过转轴连接有万向轮，且万向轮设有四组。防护箱内腔顶部与内腔底部均固定安装有散热扇。

本实用新型有益效果：

本实用新型所涉及的一种电气自动化防护装置，防护效果好，移动方便。通过设置减震弹簧可以提高防护箱的减震缓冲性能。把电气自动化设备放置在抽屉内腔。松动锁紧螺母左右移动滑板。夹板可以对不同大小型号电气自动化设备进行夹持固定。通过设置T型销杆与弹簧柱。夹板可以利用弹簧柱的弹力对电气自动化设备进行夹持固定，拆卸方便，松动固定螺母抽拉抽屉即可把抽屉从防护箱内腔取出。方便对放置在抽屉内腔的电气自动化设备进行维修，通过设置散热扇可以对放置在抽屉内腔的电气自动化设备进行吹风散热。
