循环粉碎的自动化制砂机

大学仕 2020-12-02 10:49

0点赞 182浏览

摘要：

本发明公开了一种循环粉碎的自动化制砂机包括工作箱，工作箱的顶部安装有延伸至其内部的循环粉碎机构，循环粉碎机构的下方于工作箱内安装有两个导向板，两个导向板对称设置，两个导向板的底部分别安装有一个与之平行设置的下料装置，工作箱的内部底端安装有两个限位块，两个限位块之间安装有筛选机构。

背景技术：

制砂机适用于硬度不高于320Pa的软或中硬和极硬矿石物料的破碎，制砂机广泛运用于大的、冶炼、建材、公路、铁路、水利和化学工业等众多部门。卧式锤式制砂机主要为高效细碎机(分体式锤头结构)和(整体式锤头结构)。高效细碎机的锤头和锤柄为分体式结构，锤头采用了高强度耐磨材质，锤头的寿命较长。

现有的制砂机对原料的粉碎不够充分，且对粉碎后的原料筛分不便，因此针对以上现状，迫切需要开发一种对原料粉碎充分，对不同大小的颗粒筛分方便的循环粉碎的自动化制砂机，以克服当前实际应用中的不足，满足当前的需求。

发明内容：

本发明的目的在于提供一种循环粉碎的自动化制砂机，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

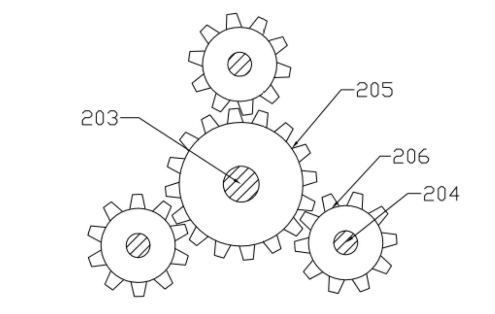

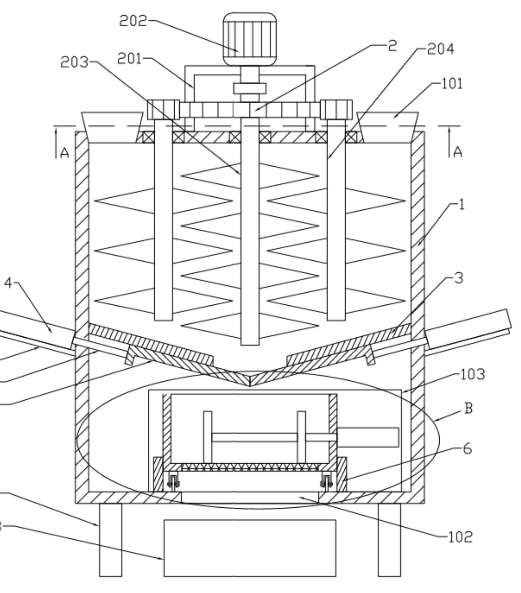

一种循环粉碎的自动化制砂机包括工作箱。工作箱的顶部安装有延伸至其内部的循环粉碎机构，循环粉碎机构的下方于工作箱内安装有两个导向板，两个导向板对称设置，两个导向板的底部分别安装有一个与之平行设置的下料装置，工作箱的内部底端安装有两个限位块。两个限位块之间安装有筛选机构。循环粉碎机构包括支架、电机、主粉碎器、辅助粉碎器、大齿轮和小齿轮，支架安装于工作箱的顶部，支架上安装有电机，电机的输出轴通过联轴器与主粉碎器相连，主粉碎器上安装有大齿轮，大齿轮的外侧均布有三个小齿轮，三个小齿轮分别安装于一个辅助粉碎器上，主粉碎器和三个辅助粉碎器均通过轴承与工作箱转动连接。

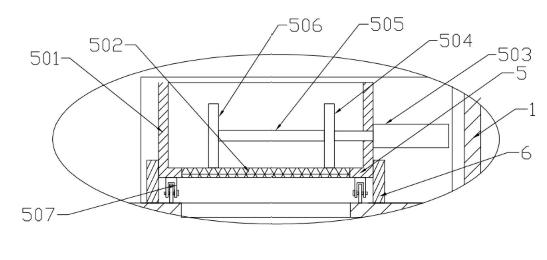

大齿轮与小齿轮的直径比为2：1。导向板与水平方向的夹角为15°。工作箱上开设有用于筛选机构出入的通槽。筛选机构包括箱体、筛分板、第二气缸、第一推板、连杆、第二推板和滚轮，箱体通过多个滚轮与工作箱滚动连接，箱体的底部设置有筛分板，箱体的右侧安装有第二气缸，第二气缸的伸缩杆延伸至箱体内与第一推板相连，第一推板的左侧通过连杆与第二推板相连。下料装置包括支撑板、第一气缸和挡板，支撑板安装于工作箱的外侧，支撑板上安装有第一气缸，第一气缸的伸缩杆延伸至工作箱内与挡板相连，挡板与导向板相贴合。

与现有技术相比，本发明的有益效果是：

该循环粉碎的自动化制砂机，把原料加入到工作箱内，通过电机带动主粉碎器和大齿轮转动，通过大齿轮转动带动小齿轮和辅助粉碎器转动，通过主粉碎器和三个辅助粉碎器对原料进行多次破碎，有利于粉碎更加充分，粉碎完成，打开下料装置，原料落入到箱体内，通过第二气缸带动第一推板左右移动，通过第一推板带动第二推板左右移动，通过第一推板和第二推板左右移动对箱体内的原料进行推动，此时通过筛分板对粉碎后的原料进行筛分，有利于把不同大小的颗粒分开。综上所述，本发明对原料粉碎充分，对不同大小的颗粒筛分方便。
