自动化废旧电池破碎机

大学仕 2020-12-02 10:31

0点赞 453浏览

摘要：

本发明公开了一种自动化废旧电池破碎机，包括预处理台与粉碎室，预处理台底端固定设置有若干组支撑柱，预处理台上端两侧固定设置有支撑杆，支撑杆连接有驱动装置，支撑杆上端之间固定设置有限位杆，支撑杆上端在限位杆下方固定设置有支撑横板。

背景技术：

电池是一种能量转化与储存的装置它通过反应将化学能或物理能转化为电能，电池即一种化学电源，它由两种不同成分的电化学活性电极分别组成正负极，两电极浸泡在能提供媒体传导作用的电解质中，当连接在某一外部载体上时，通过转换其内部的化学能来提供能一粒纽扣电池可污染60万升水，等于一个人一生的饮水量，一节电池烂在地里，能够使一平方米的土地失去利用价值，所以把一节节的废旧电池说成是“污染小炸弹”一点也不过分。

现有技术中的废旧电池破碎装置在粉碎过程往往由于没有进行预处理将废旧电池碾压使结构松散，导致进入粉碎机构内达不到较好的粉碎效果。

发明内容：

本发明的目的在于提供一种自动化废旧电池破碎机，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

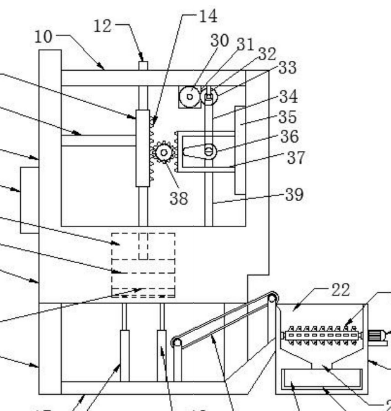

自动化废旧电池破碎机支撑杆之间设置有碾压柱，限位杆中部通过开设通口套接于碾压柱上端，碾压柱上端固定设置有固定环，固定环左侧设有齿槽，预处理台内部开设有碾压槽，碾压柱下端在碾压槽内部固定设置有碾压锤，支撑柱下端之间固定设置有底座，底座上端面中部一侧固定设置有第一液压缸，底座上端面中部另一侧固定设置有第二液压缸，第一液压缸与第二液压缸的活塞杆端处在碾压槽内通过销轴活动设置有支撑板，底座靠近第二液压缸一侧安装有皮带输送机，粉碎室固定设置于支撑柱一侧，粉碎室位于皮带输送机一侧下方，粉碎室上端开设有入料口。

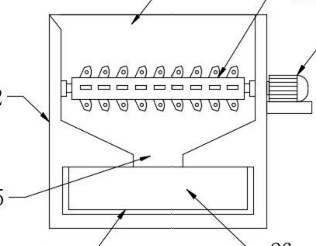

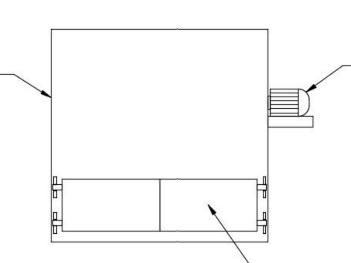

粉碎室内部通过轴承安装有若干组粉碎杆，粉碎室外部一侧固定设置有第二电机，第二电机的输出端与粉碎杆一端通过联轴器连接，粉碎室内部下端开设有出料口支撑杆与预处理台一体成型，支撑杆位于预处理台两侧边缘位置。碾压锤滑动设置与碾压槽内，碾压锤的尺寸与碾压槽尺寸相配合。支撑板紧贴设置于碾压槽内，支撑板的尺寸与碾压槽的尺寸相配合。粉碎室上端入料口一侧呈倾斜设置，皮带输送机一端位于入料口正上方。粉碎杆的数量至少为一对，粉碎杆之间相互咬合。预处理室一侧固定设置有控制箱，控制箱的输出端与第一电机、第二电机、皮带输送机、第一液压缸和第二液压缸的输入端电性连接。粉碎室在收料槽位置通过铰链安装有箱门，箱门的尺寸与收料槽的尺寸相配合。

与现有技术相比，本发明的有益效果是：

1、通过推拉活动板进行收集与继续工作，操作方便，由于设置了预处理台且通过碾压柱往复工作使破碎废旧电池的效果好、程度高。

2、预处理室一侧固定设置有控制箱，通过控制箱控制各电子部件，使装置的自动化程度更高，便于使用，粉碎室在收料槽位置通过铰链安装有箱门，防止内部电池废屑溅出。
