高效自动化剥线器

大学仕 2020-12-02 10:20

0点赞 386浏览

摘要：

本发明公开了一种高效自动化剥线器,属于电力辅助设备技术领域，包括设置于工作台上的剥线机构。剥线机构包括借助一组相互铰接的弧形块形成圆环状结构的主紧箍件，围绕在主紧箍件外围的一组子紧箍件，以及借助伸缩装置分别设置在主紧箍件、子紧箍件上的刀具，刀具与伸缩装置的伸缩端固接，刀具的刃入方向与线缆的轴线垂直，弧形块的内壁上设置有借助支撑架固定的用于支撑线缆的、空间可调的凵型承载板，弧形块上设置有锁扣，主紧箍件借助锁扣具有可张合的自由度，子紧箍件可拆装，工作台上还设置有与导轨配合导滑的线缆输送机构，远程控制器与线缆输送机构、伸缩装置分别连接，可控制剥线长度、深度，减少人力劳动，实现快速剥线。

背景技术：

通常在对线缆外包绝缘层进行剥离时一般采取钳子、刀具或剪刀，在使用上述工具剥离线缆绝缘层的时候，所有力度均由操作者凭感觉使出，很容易导致剥离力度过轻无法将其剥开，或剥离力度过重导致不需要剥离的层面也被去除，因此，次品的出现率较高，对于操作者而言，由于工具的安全性低，操作不当也容易造成人员的割伤，人力劳动强度大同时人工操作速度缓慢，工作效率低。

发明内容：

为解决上述技术问题，本发明设计了一种高效自动化剥线器，实现了线缆剥线工作的机械化，减轻人力劳动强度，可同时对多根线缆同时进行剥线工作，剥线精度高、速度快，省时省力，工作效率得到极大提升。

本发明采用的技术方案是：

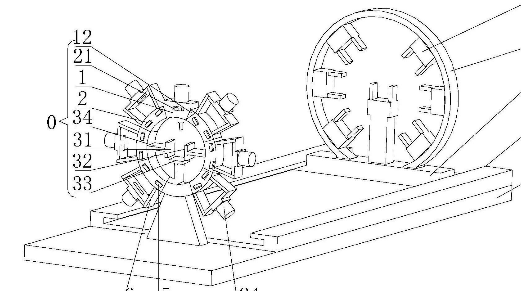

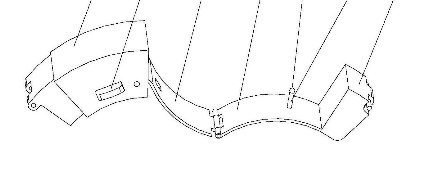

高效自动化剥线器包括设置于工作台上的剥线机构，关键在于剥线机构包括借助一组相互铰接的弧形块形成圆环状结构的主紧箍件，围绕在主紧箍件外围的一组子紧箍件，以及借助伸缩装置分别设置在主紧箍件、子紧箍件上的刀具，刀具与伸缩装置的伸缩端固接刀具的刃入方向与线缆的轴线垂直相交，弧形块的内壁上设置有借助支撑架固定的用于支撑线缆的凵型承载板凵型承载板中的左承载板、右承载板分别借助电动伸缩杆具有水平位置调节的自由度，弧形块上设置有锁扣，主紧箍件借助锁扣具有可张合的自由度。

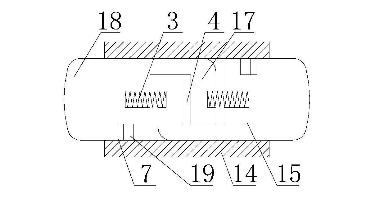

锁紧板上还设置有限位槽，中空固定座内设置有限位块，限位块与限位槽配合形成锁紧板左右移动的限位结构。凸起的顶端为弧形台，弧形台的直径大于卡槽的宽度，弧形台与凸块本体固接形成伞状结构。线缆输送机构包括驱动电机与导轨形成滑动配合的导滑板，以及一组借助支架设置于导滑板上、分别与主紧箍件、子紧箍件对应的电动夹爪，导滑板与驱动电机的驱动端连接，驱动电机的受控端、电动夹爪的受控端分别与远程控制器的控制端连接。伸缩装置为气缸，刀具与气缸的活塞杆固接。
