电气自动化清扫装置

大学仕 2020-12-02 10:04

0点赞 315浏览

摘要：

本发明公开了一种电气自动化清扫装置，该电气自动化清扫装置包括集灰箱、握持件、清扫机构和集灰机构。集灰箱中形成有容纳腔。握持件可拆卸地且可滑动地设在集灰箱上。清扫机构可转动地与握持件相连，清扫机构上设有吸灰口并形成有吸灰腔，吸灰腔通过连通件与容纳腔连通，清扫机构具有水平位置和竖直位置，当清扫机构位于水平位置时，吸灰口水平设置，当清扫机构位于竖直位置时，吸灰口竖直设置。集灰机构设在容纳腔中，集灰机构能够收集清扫机构外的灰尘。

背景技术：

配电站综合自动化系统在电力系统已经得到广泛应用，日常使用过程中配电站的相关室内环境中往往会出现灰尘堆积的现象，需要进行定时清扫。在配电室等室内环境进行清扫时，常常需要清扫室内相关设备，如配电室高、低压配电柜、变压器、电容器柜、直流屏柜上的灰尘杂物，以及地面上的灰尘杂物等。配电站室内设备的顶壁以及墙壁顶部的高度位置通常较高，往往需要人工借助梯子等攀高工具进行清扫，其清扫工作劳动强度大，清扫效率较低。

发明内容：

本发明的目的在于提出一种电气自动化清扫装置。能够降低清扫劳动强度。提高了清扫效率。

为实现上述技术效果，本发明的电气自动化清扫装置的技术方案如下：

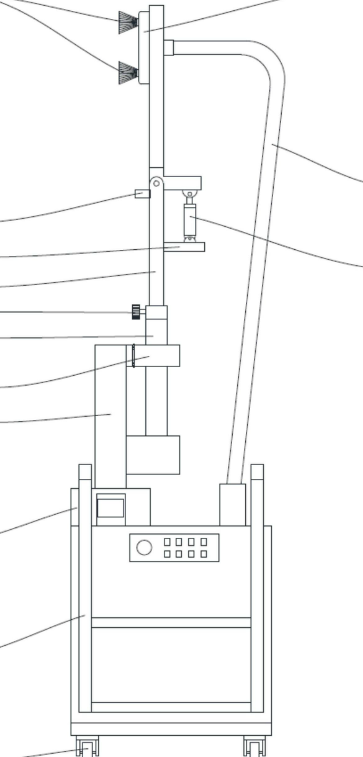

电气自动化清扫装置集灰箱还包括安装组件。安装组件包括安装件。安装件设在集灰箱的顶壁上。安装件中形成有安装槽。握持件的接近集灰箱的一端能够安装在安装槽中锁紧件，锁紧件能够套设在握持件上并将握持件锁紧在安装件上。清扫机构包括壳体。壳体可转动地设在握持件上。壳体的顶壁上设有吸灰口。壳体形成有吸灰腔扫灰件。

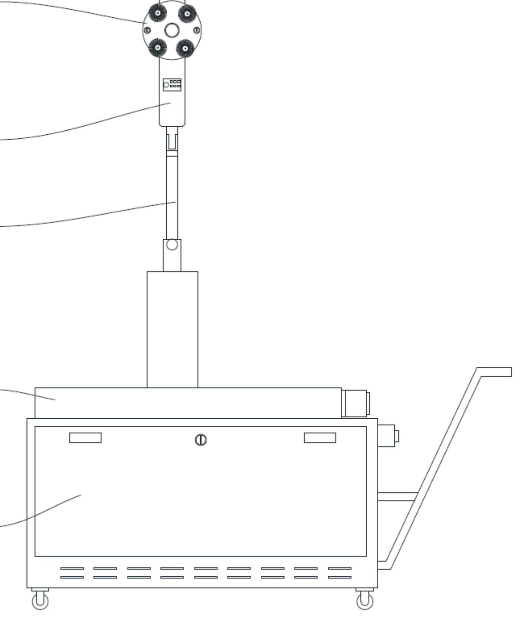

扫灰件可转动地设在壳体上，扫灰件能够清扫灰尘。扫灰件为多个，多个扫灰件环绕吸灰口均匀分布。清扫机构还包括万向轮，万向轮可转动地设在壳体的顶壁上。万向轮为多个，相邻的两个扫灰件之间设有一个万向轮。电气自动化清扫装置还包括驱动件，驱动件可转动地设在握持件上转动件，转动件的一端与驱动件的输出端相连，清扫机构设在转动件上。

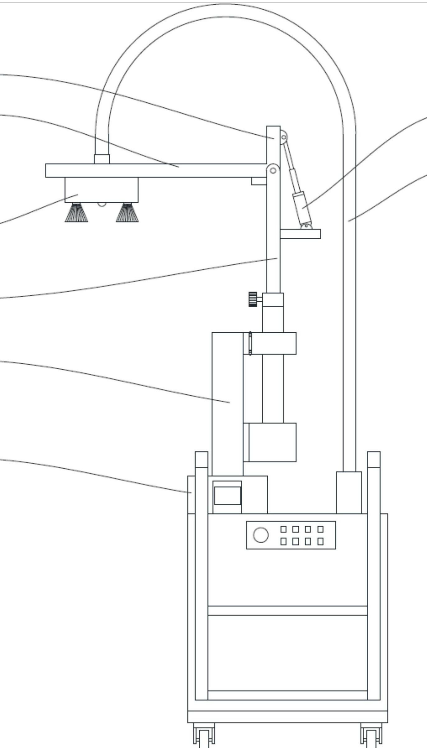

驱动件的输出端可伸缩设置，转动件包括短板和长板，短板与长板垂直连接，短板与长板的连接处与握持件转动连接，驱动件的输出端与短板转动连接，清扫机构设在长板上。握持件还包括限位部，限位部设在握持件的远离集灰箱的一端，当清扫机构位于水平位置时，长板抵接在限位部上。集灰机构包括吸灰组件，吸灰组件设在容纳腔中，吸灰组件能够吸收集灰箱、连通件和清扫机构外的空气，集灰箱的侧壁上设有通风口，通风口位于吸灰组件的下方收灰组件，收灰组件设在容纳腔中且位于吸灰组件的上方，收灰组件能够收集空气中的灰尘。

本发明的有益效果为：

集灰机构能够收集清扫机构外的灰尘，以使灰尘从吸灰口进入吸灰腔并从连通件进入容纳腔中的集灰机构中并被集灰机构收集，能够避免收集的灰尘再次污染地面，提高了清扫效率。由于本实施例的电气自动化清扫装置能够适应于多数情况下的清扫工作，且相关组件均设置与集灰箱上，使操作人员无需花费大量时间或携带过多物品进行清扫工作，降低了清扫难度。
