自动化收袋机自动收纳装置

大学仕 2020-11-30 10:50

0点赞 224浏览

摘要：

本实用新型属于包装设备技术领域，具体涉及一种自动化收袋机自动收纳装置，包括机架、放料单元和推动单元，放料单元包括伸缩柱和放置板，推动单元包括动力机构、L形送料框、开关机构和中间筒，L形送料框与机架之间连接有第一伸缩部，中间筒内滑动连接有活塞，中间筒的侧壁上连接有连通管、排液管和进液管，活塞上设有密封板，推板与L形送料框之间连接有第二伸缩部，连通管与第一伸缩部连通，排液管和进液管均与第二伸缩部连通，开关机构包括金属导块和金属楔块，金属导块与金属楔块接触时，动力机构工作，驱动活塞往复运动。

背景技术：

塑料包装袋是利用聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯以及其他树脂制成的薄膜，经过印刷、复合、熟化、热封以及制袋等工序制备得到的。现有的包装袋印刷机，其上一般设置有将已印刷的包装袋叠放在收袋平台上的收袋机构，以使各自独立的包装袋能自动叠成一叠。当堆叠的包装袋达到一定高度后，工人会将该摞包装袋转移到纸箱中，使包装袋整齐地排布在纸箱中。在这个过程中，工人需要不定时的将成堆的包装袋转移，非常影响工人的其他工作，使其工作效率降低，而且搬运工人比较费体力，劳动强度大。

实用新型内容：

本实用新型意在提供一种自动化收袋机自动收纳装置，以解决工人不定时搬运包装袋，影响工人工作效率的问题。

为了达到上述目的，本实用新型的方案为：

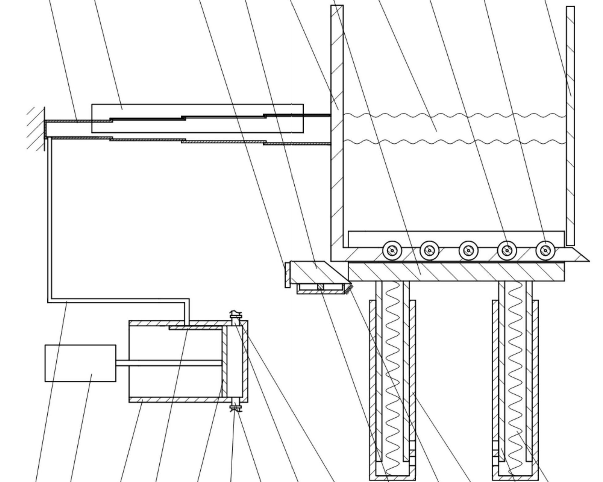

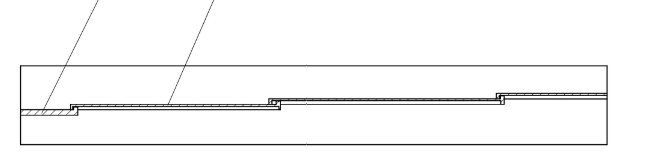

自动化收袋机自动收纳装置包括机架、放料单元和位于放料单元一侧的推动单元，放料单元包括伸缩柱和固定在伸缩柱上的放置板，放置板上开有条形通槽，随着放置板承受的重量增大，伸缩柱逐渐收缩，推动单元包括动力机构、L形送料框、开关机构和一侧开口的中间筒，L形送料框的下部能够伸入条形通槽中，L形送料框与机架之间连接有第一伸缩部，中间筒内装有传动介质和滑动连接有活塞，中间筒的侧壁上连接有连通管、排液管和进液管，连通管能位于排液管与活塞之间，活塞上设有用于封堵连通管与中间筒连通处的密封板，进液管上设有单向进水阀，排液管上设有压力阀，L形送料框的侧壁上设有朝向放置板的推板，推板与L形送料框之间连接有第二伸缩部。

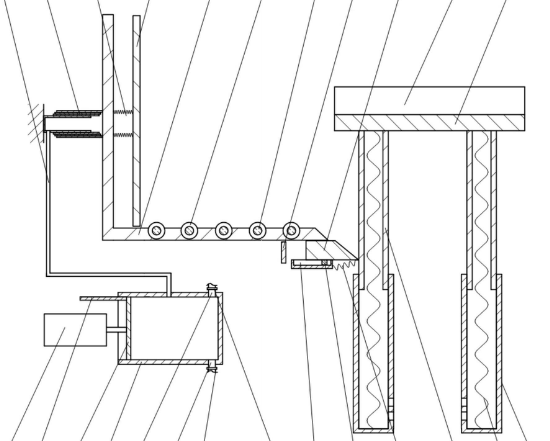

连通管与第一伸缩部连通，排液管和进液管均与第二伸缩部连通，开关机构包括固定在机架上的金属导块和滑动连接在机架上的金属楔块，金属楔块位于放置板的下方，放置板下行到固定位置能与金属楔块的斜面接触，推动金属楔块移动，使金属楔块与金属导块接触。金属楔块与机架之间连接有复位件，金属导块与动力机构之间、金属楔块与动力机构之间均连接有导线，金属导块与金属楔块接触时，动力机构工作，动力机构驱动活塞往复运动，L形送料框位于开关机构的上方，金属楔块与金属导块接触时，L形送料框的下部与条形通槽相对。

本方案的工作原理及有益效果在于：

在方案中，当放置板上的包装袋达到固定量时，推动单元直接将放置板上的包装袋移走，不需工人不定时搬运包装袋，有效提高工人的工作效率，降低其劳动强度大。
