自动化定量给料一体机

大学仕 2020-11-30 10:20

0点赞 351浏览

摘要：

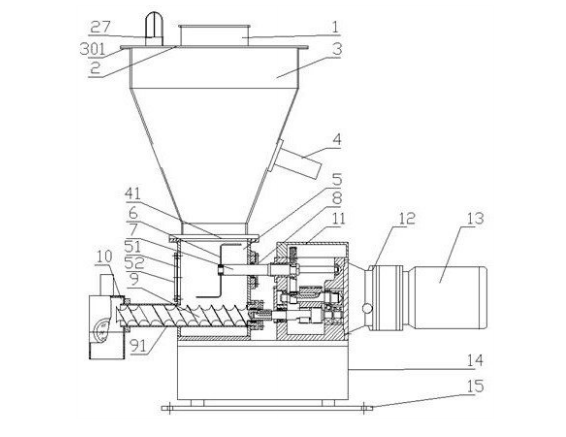

本实用新型公开了一种自动化定量给料一体机，包括料仓，料仓下端通过法兰连接料膛，料膛上部内设有搅拌器，其下部内设置双啮合螺杆，双啮合螺杆左端设有外包壳体，壳体左端连接贮存仓，双啮合螺杆右端和搅拌器的转轴均密封连接齿轮箱下部和上部的输出轴，齿轮箱的输入轴连接减速机，减速机连接变频电机，料膛和齿轮箱分别固接于称重秤的左上部和右上部，称重秤下方设有固定平板。

背景技术：

定量给料输送是一种集成式单系统成套模块化设备，全密封式、结构紧凑、外形美观、工作效率高的粉体输送设备，对任何粉体输送均可使用。属于分部系统集成，将料仓、电机、减速机、齿轮箱、振动器、搅拌器、螺杆、称重秤等集成于一体。

精确定量计量螺旋输送给料机按照输送量大小要求可以实现不同输送量的需求，低输送量可以达到3kg/h，高输送量可以达到300kg/h甚至更大，根据不同的需求对料仓、螺杆、齿轮、减速以及称重秤的不同设计和选型。精确定量计量螺旋输送给料机按照出料口的输送量需求进行定制设计，实现不同输送量的需求，精确控制使用量，从而达到运行费用的高性价比。

实用新型内容：

本实用新型的目的是针对现有问题，提供了一种自动化定量给料一体机。

本实用新型是通过以下技术方案实现的：

料仓上口边沿设有边板法兰，边板法兰连接上盖，上盖上设置用于上部给料缓冲的小料仓，料仓的外侧设有振动器。料膛左侧壁上设有用于清料和维修的人孔，人孔配备安装密封盲板。搅拌器由搅拌桨和转轴组成，搅拌桨为Z型结构，并连接于转轴左端，转轴贯穿料膛右侧壁上部，并通过密封圏和压盖进行密封连接，转轴的右端连接齿轮箱上部的输出轴。双啮合螺杆右端的光杆贯穿料膛右侧壁下部，并通过密封圏和压盖进行密封连接，双啮合螺杆的右端部连接齿轮箱下部的输出轴。

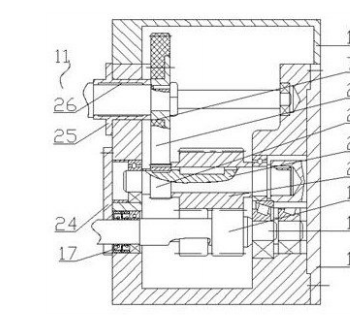

齿轮箱包括外壳、下轴、过渡轴、上轴，外壳的内腔下部均通过轴承连接下轴两端，下轴上套接双齿轮，双齿轮同时啮合宽齿轮，宽齿轮套接于过渡轴右侧，过渡轴左侧套接过渡齿轮，过渡齿轮啮合传动齿轮，传动齿轮套接于上轴左侧，上轴右端通过轴承设置于外壳右壁上，其左端通过轴套设置于外壳左壁上。下轴的左端通过轴承与外壳连接，且轴承外侧的下轴上还套接双密封圈，双密封圈外侧通过大压盖连接外壳。上轴的左端通过轴套设置于外壳左壁上，轴套的内壁上设有油槽，并轴套外端设有法兰固接于外壳的外壁上。过渡轴两端均通过套接轴承设置于外壳的左右两侧。

本实用新型相比现有技术具有以下优点：

采用失重式输送方式进行连续给料，配备小料仓缓冲上部料仓的给料冲击，配有仓壁振动与内部搅拌进行破桥助流，采用变频电机，严格按照需求进行控制给料量，采用梅特勒托利多秤精确计量粉料给料，采用定制密封件保证减速机、齿轮箱与螺杆之间的密封，避免粉料窜进齿轮件内造成设备损坏，采用双螺旋输送，保证给料稳定精确，可靠的PID控制调节进行实时反馈控制频率。

采用模块化进行分部系统集成，减少组装误差，简化称重秤的调试，保证设备安全、可靠、精准的运行。具有模块化、系统集成化、计量精确、运行可靠稳定、节能明显、维修便捷、设备成本及运行成本比较低，近年来广泛使用于电厂、化工厂、水泥厂、冶金、医药、食品等行业的粉体输送工艺中，是粉体连续输送的理想设备。
