电气自动化送料装置

大学仕 2020-11-30 09:49

0点赞 434浏览

摘要：

本实用新型涉及电气自动化送料装置技术领域，更具体的说是一种电气自动化送料装置，包括液压柱Ⅰ、液压柱Ⅱ、输送带、支撑机构、抬起机构、投料斗、调节机构和调紧机构，支撑机构与抬起机构铰接，投料斗固定连接在抬起机构后端的上侧，两个液压柱Ⅰ的两端分别与支撑机构与抬起机构铰接，调节机构铰接在抬起机构的前端，液压柱Ⅱ的两端分别与抬起机构和调节机构铰接，调紧机构固定连接在抬起机构下端的中部，输送带分别与抬起机构和调节机构传动连接，且输送带与调紧机构滑动连接该装置可以代替人力完成物料的输送工作，同时可以控制物料输送的位置，避免造成物料的堆积，提高物料成品的品质。

背景技术：

在日常的生产生活中，经常需要将待加工物料从地面输送到高处，例如在某些食品加工过程中，用于加工的容器往往都是非常高大的加工炉，需要将大量的待加工食品投入到加工炉的锅内，传统的方法就是搭建一个可以攀爬的登高架，然后操作人员携带待加工的食品爬到高处，将待加工的食品投到锅中，当然在其他的加工行业，也在使用同样原理的方法完成类似的加工工作，这种方法不仅效率不高，而且操作过程中的风险较高，同时目前的输送装置只是简单的将物料输送到加工容器中，极容易造成物料的堆积，进而降低物料加工后成品的品质。

实用新型内容：

本实用新型的目的是提供一种电气自动化送料装置，该装置可以代替人力完成物料的输送工作，同时可以控制物料输送的位置，避免造成物料的堆积，提高物料成品的品质。

本实用新型的目的通过以下技术方案来实现：

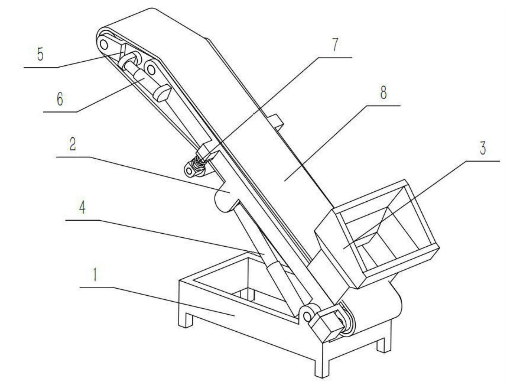

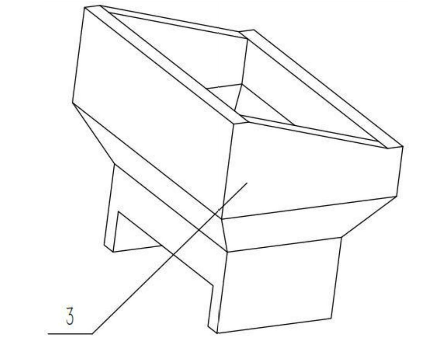

作为本技术方案的进一步优化，本实用新型一种电气自动化送料装置包括液压柱Ⅰ、液压柱Ⅱ和输送带，该电气自动化送料装置还包括支撑机构、抬起机构、投料斗、调节机构和调紧机构，支撑机构与抬起机构铰接，投料斗固定连接在抬起机构后端的上侧，液压柱Ⅰ设置有两个，两个液压柱Ⅰ的两端分别与支撑机构与抬起机构铰接。

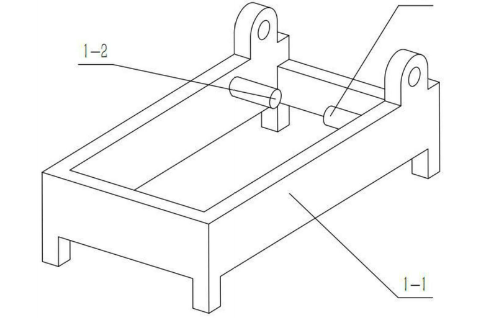

调节机构铰接在抬起机构的前端，液压柱Ⅱ的两端分别与抬起机构和调节机构铰接，调紧机构固定连接在抬起机构下端的中部，输送带分别与抬起机构和调节机构传动连接，且输送带与调紧机构滑动连接。支撑机构包括支撑架和转动轴Ⅰ，转动轴Ⅰ设置有两个，两个转动轴Ⅰ分别固定连接在支撑架内后侧的左右两端，两个液压柱Ⅰ的下端分别与两个转动轴Ⅰ铰接，抬起机构与支撑架铰接。

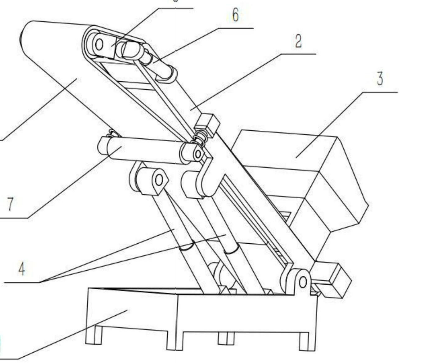

抬起机构包括抬起架、主动带轮、转动轴Ⅱ、电动机、转动孔Ⅰ和固定块，抬起架与支撑架铰接，主动带轮转动连接在抬起架的后端，电动机固定连接在抬起架后端的左侧，且电动机的输出轴与主动带轮固定连接，转动轴Ⅱ设置有两个，两个转动轴Ⅱ分别固定连接在抬起架下端中部的左右两侧，两个液压柱Ⅰ的上端分别与两个转动轴Ⅱ铰接，固定块设置有两个，两个固定块分别设置在抬起架前侧的左右两端，调节机构铰接在抬起架的前端，调紧机构分别与两个固定块固定连接，投料斗固定连接在抬起架后端的上侧。

调节机构包括调节架、从动带轮和转动孔Ⅱ，调节架铰接在抬起架的前端，从动带轮转动连接在调节架的前端，转动孔Ⅱ设置在调节架左侧的中部。液压柱Ⅱ的两端分别设置有连接轴，两个连接轴分别转动连接在转动孔Ⅰ和转动孔Ⅱ内。调紧机构包括带轮和弹簧柱，弹簧柱设置有两个，两个弹簧柱分别固定连接在两个固定块的下端，带轮的两端分别与两个弹簧柱转动连接。输送带分别与主动带轮和从动带轮传动连接，且输送带与带轮滑动连接。

本实用新型一种电气自动化送料装置的有益效果为：

通过控制两个液压柱Ⅰ4的伸长量控制抬起机构抬起的高度，同时通过控制液压柱Ⅱ6的伸长量控制调节架的抬起高度，进而控制物料送出的远近，代替人力完成物料的输送工作，同时可以控制物料输送的位置，避免造成物料的堆积，提高物料成品的品质，并且不论将调节架调整到任何位置，调紧机构可以保证输送带分别与主动带轮和从动带轮保持紧密贴合的状态，保证装置可以正常运作。
