建筑自动化用混料装置

大学仕 2020-11-25 14:50

0点赞 178浏览

摘要：

本实用新型公开了一种建筑自动化用混料装置包括底座。

背景技术：

在建筑的建造过程中需要使到用水泥来使得砖块之间相互连接，建造过程中的水泥均是采用混料装置进行混合的。然而现有的水泥混合装置在对水泥进行混合时，大多是通过单一的电机驱动搅拌杆在混料桶的内部对其进行搅拌，每次搅拌混合的物料较少，从而使得搅拌的效果不好，同时搅拌所需要耗费的时间特别长，并且现有的混料装置在对搅拌好的水泥进行卸料时，大多是通过卸料管进行卸料，由于水泥干了过后会粘附在卸料管的内壁上，导致卸料的效率极低。

实用新型内容：

本实用新型的目的在于提供一种建筑自动化用混料装置，以解决然而现有的水泥混合装置在对水泥进行混合时，大多是通过单一的电机驱动搅拌杆在混料桶的内部对其进行搅拌，每次搅拌混合的物料较少，从而使得搅拌的效果不好，同时搅拌所需要耗费的时间特别长，并且现有的混料装置在对搅拌好的水泥进行卸料时，大多是通过卸料管进行卸料，由于水泥干了过后会粘附在卸料管的内壁上，导致卸料的效率极低的问题。

为实现上述目的，本实用新型提供如下技术方案：

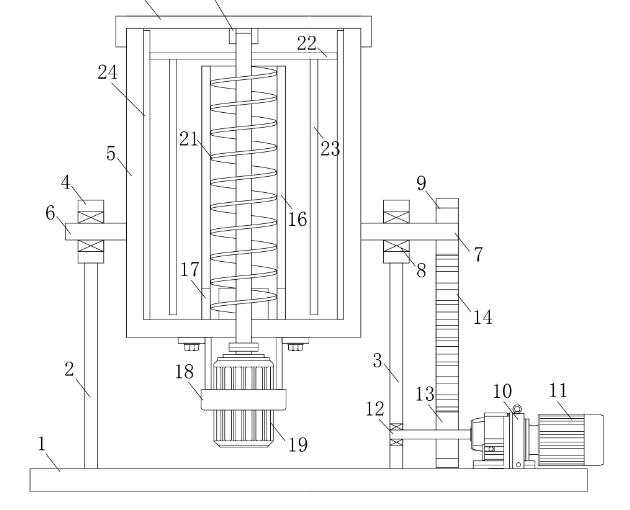

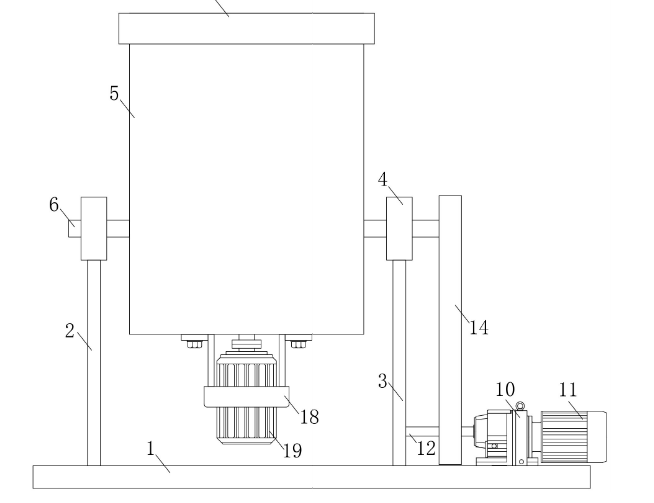

一种建筑自动化用混料装置第二传动轮通过传动皮带与第一传动轮传动连接，混料桶的顶部螺纹连接有桶盖，混料桶内底部的中央位置固定连接有混料套筒，混料套筒底端的外侧壁开设有混料口，混料桶底部的外壁上通过第二固定机架固定连接有第二伺服电机，第二伺服电机输出轴的轴壁上通过联轴器固定连接有第四转动轴，第四转动轴的另一端穿过混料桶，且第四转动轴与混料桶转动连接，第四转动轴穿过混料桶的一端延伸至混料套筒的内部，第四转动轴延伸至混料套筒内部一端的轴壁上固定连接有螺旋上料片，第四转动轴穿过混料套筒一端的轴壁上固定连接有固定杆。

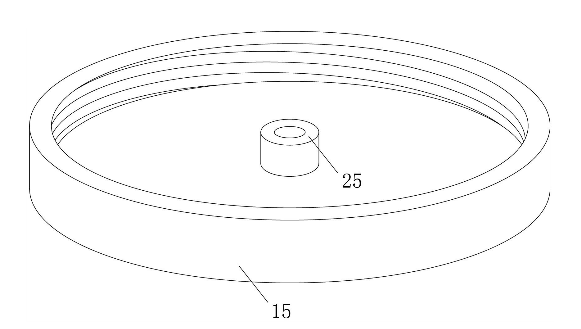

第一伺服电机和第二伺服电机均通过PLC控制器与外接电源电性连接，第三转动轴穿过第二传动轮的一端通过第二轴承与第二支撑板转动连接。固定杆靠近混料套筒一侧的侧壁上固定连接有搅拌杆，固定杆远离第四转动轴的一端固定连接有刮板,刮板与混料桶的内桶壁滑动连接。桶盖的内顶部对应第四转动轴固定连接有固定套筒，固定套筒与第四转动轴转动连接。

与现有技术相比，本实用新型的有益效果是：

本实用新型一种建筑自动化用混料装置结构简单，使用方便，通过设置的第二伺服电机带动第四转动轴进行转动，第四转动轴带动螺旋上料片将混料桶内底部的物料输送至混料桶的内顶部，使得混料桶内的物料能够得到充分均匀的混合，同时，第四转动轴能够带动固定杆上的搅拌杆对物料进行搅拌，进行二次混合，使得混合的效率更快，混合的效果更好。

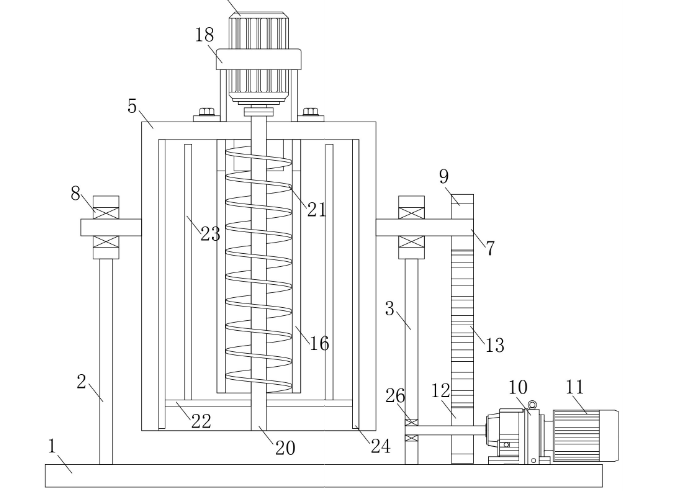

另一方面本实用新型通过设置的螺纹连接在混料桶上的桶盖实现密封，在需要进行卸料时，将桶盖与混料桶分离，第一伺服电机通过传动皮带和传动轮带动第二转动轴进行转动，第二转动轴带动混料桶在两个固定块之间进行翻转，从而能够快速的将水泥桨由混料桶的出口排出，同时固定杆能够带动刮板在混料桶的内壁上进行清刮，可以将混料桶内筒壁上附着的水泥浆刮除。
