中低压配网自动化电力仪表
大学仕 2020-11-20 16:10
点赞 15浏览

摘要:

  本实用新型公开了一种中低压配网自动化电力仪表,包括电力仪表主体与连接线,电力仪表主体的左侧底端固定连接有第一固定块,且第一固定块的内部通过轴承安装有转动杆,转动杆的表面套设有第二固定块,且第二固定块远离转动杆的一侧固定连接有移动块,并且移动块的顶端固定连接有滑块。




背景技术:

  电力仪表为电力参数测量、电能质量监视和分析、电气设备控制提供解决方案的电力测量及控制设备,电力仪表作为一种先进的智能化、数字化的电网前端采集元件,已广泛用于各种控制系统、SCADA系统和能源管理系统、变电站自动化、小区电力监控、工业自动化、智能建筑、智能配电柜、开关柜等设备中。当自动化电力仪表在日常使用时,一般通过螺丝固定,由于自动化电力仪表通常安装在狭小空间内,从而导致电力仪表安装拆卸不方便,同时电力仪表的接线端是直接暴露在外,从而连接线收到外力时,容易发生脱落,因此亟需一种中低压配网自动化电力仪表。




实用新型内容:

  本实用新型的目的在于提供一种中低压配网自动化电力仪表,以解决上述背景技术中提出的电力仪表安装拆卸不方便和接线端容易发生脱落问题。

为实现上述目的,本实用新型提供如下技术方案:

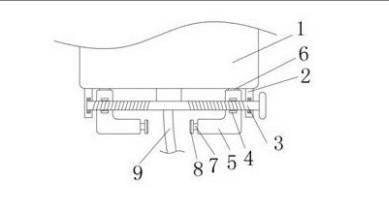

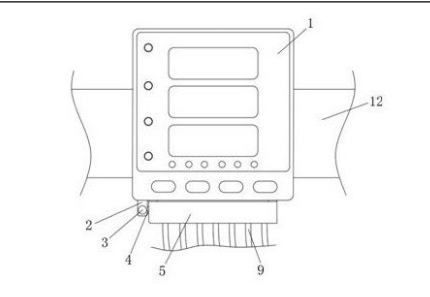

  一种中低压配网自动化电力仪表,包括电力仪表主体与连接线,电力仪表主体的左侧底端固定连接有第一固定块且第一固定块的内部通过轴承安装有转动杆,转动杆的表面套设有第二固定块,且第二固定块远离转动杆的一侧固定连接有移动块,并且移动块的顶端固定连接有滑块,移动块的内部插设有第一连接杆,且第一连接杆远离移动块的一端固定连接有夹板,电力仪表主体的底端中心位置安装连接线,电力仪表主体的表面固定连接有第二连接杆,且第二连接杆远离电力仪表主体的一端固定连接有第三固定块,第三固定块的表面与安装座的内壁相抵触,且安装座顶端插设有拉动杆,并且拉动杆的底端固定连接有限位杆。

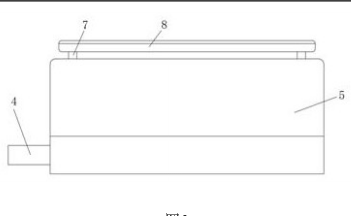

  电力仪表主体的底端内部开设有滑槽,且电力仪表主体底端内部开设的滑槽与滑块组成滑动式结构。转动杆的表面设置有对向螺纹,第二固定块的内部开设有通孔,且通孔的内壁设置有内螺纹,转动杆表面设置的对向螺纹与通孔内壁设置的内螺纹相配合使用。移动块的内壁焊接有第二弹簧,且第二弹簧远离移动块内壁的一端焊接有第一连接杆。安装座的内部开设有T形槽,第二连接杆和第三固定块的表面尺寸大小小于安装座内部开设的T形槽内壁尺寸,限位杆的左侧表面焊接有第一弹簧,且第一弹簧远离限位杆的一端焊接有安装座。




与现有技术相比,本实用新型的有益效果是:

  本实用新型通过设置有转动杆与移动块,通过转动杆的转动,可以使两组移动块相对移动,从而通过两组移动块可以将连接线夹紧固定,有效的起到了保护连接线,防止连接线从电力仪表主体的底端脱落,通过设置有限位杆,可以有效的将第三固定块整体固定在安装座的内部,从而起到了方便电力仪表主体整体的拆卸与安装。

  1、该装置设置有转动杆与移动块,通过转动转动杆,可以使两组第二固定块相对移动,通过第二固定块的一端可以带动移动块移动,从而通过移动块的移动可以使两组夹板将连接线夹紧固定,有效的防止连接线在受到外力发生脱落。

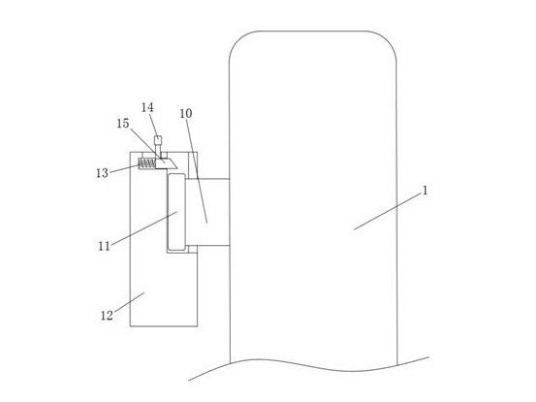

  2、该装置设置有限位杆,通过将第三固定块插设在安装座内部开设的凹槽中,可以使电力仪表主体整体固定在安装座的表面,通过限位杆,可以将第三固定块整体限位,从而可以方便电力仪表主体整体的安装与拆卸。
