电气自动化设备安装座
大学仕 2020-11-20 15:34
点赞 18浏览

摘要:

  本实用新型公开了一种电气自动化设备安装座,包括工作台。工作台靠近地面的一侧壁上设有移动装置,工作台的上端面上设有空槽,空槽靠近地面的一侧内壁上设有两条滑槽,两条滑槽呈垂直设置,两条滑槽内滑动连接有滑块。四个滑块远离地面的一端均固定连接有夹持板,四个夹持板相互远离的一侧壁上均转动连接有螺纹杆。




背景技术:

  电气自动化设备是当今社会经常会用到的一种设备,而为了使这种设备可以正常的工作,常常需要用到安装座对其进行放置处理,使其可以获得一个稳定的工作环境。现有的电气自动化设备安装座是一个简单的带有卡槽的工作台,将设备放置在卡槽内,便完成了固定放置,这种安装座适用性太差,不能对不同大小的设备进行放置,且工作台本身将设备的部分包裹住会影响设备的散热效果,继而减少设备的使用寿命,甚至会造成设备损毁。




实用新型内容:

  本实用新型的目的是为了解决现有技术中存在的缺点,如现有的安装座无法对不同大小的设备进行放置固定,并且还会阻碍设备本身的散热效果,进而使设备使用寿命下降,甚至会出现损坏。

为了实现上述目的,本实用新型采用了如下技术方案:

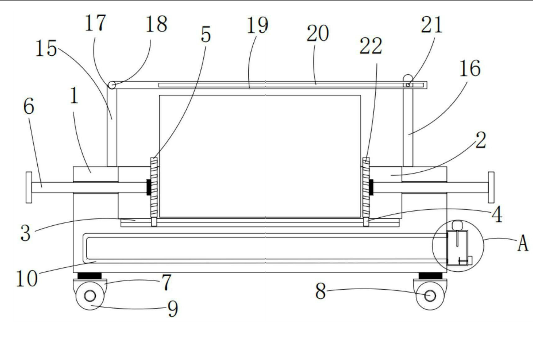

  电气自动化设备安装座移动装置包括四个转动连接在工作台上的轮罩,四个轮罩的两个相互对称的内壁上均固定连接有转轴,转轴上转动连接有轮子。水冷装置包括设置在工作台内的水腔,工作台的侧壁上设有蓄水箱,蓄水箱与水腔连通,蓄水箱的一侧壁上设有制冷器,制冷器的输出端贯穿蓄水箱的侧壁,蓄水箱远离水腔的一侧壁上设有电机,电机正对水腔设置,电机的输出端贯穿蓄水箱的侧壁固定连接有涡轮。


  防落尘装置包括两个固定连接在工作台上的呈对称设置的第一支撑杆和第二支撑杆,两个第一支撑杆与两个第二支撑杆呈对称设置,两个第一支撑杆远离工作台的一端设有卡槽,卡槽内卡接有卡杆,卡杆上固定连接有盖板,盖板远离第一支撑杆的一端设有通槽,第二支撑杆相互靠近的一侧壁上均固定连接有限位块,限位块卡接在通槽内。滑槽呈T型设置,滑块与滑槽的形状呈匹配设置,夹持板上设有多个散热缺口。


本实用新型的有益效果是:

  本装置可以借助扭动螺纹杆使夹持板发生移动,继而对不同大小的设备进行夹持固定,且夹持板上的散热缺口和水冷装置可以提升设备的散热效果,继而延长了设备的使用寿命,保证设备不会在工作时因过热发生损毁。
