自动化喷洗真空抽吸设备

大学仕 2020-11-18 14:44

0点赞 322浏览

摘要：

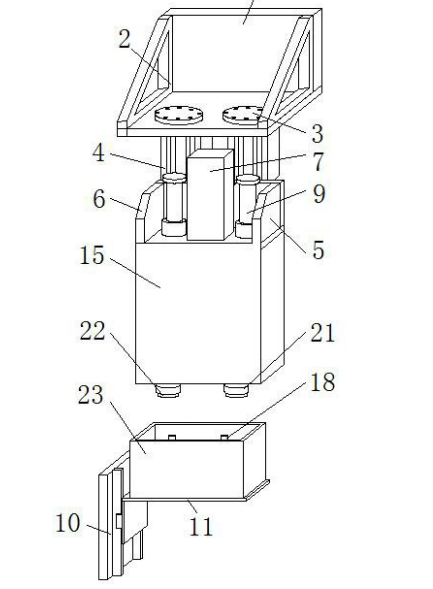

本实用新型公开了自动化喷洗真空抽吸设备，包括夹爪调整机构和吹吸气机构。夹爪调整机构内部包括有安装支架，且安装支架内部固定连接有插接盘，安装支架下端可拆卸连接有夹爪本体，且夹爪本体通过插销穿过插接盘与安装支架进行可拆卸连接，夹爪本体下端可拆线连接有压料机构，且压料机构内部包括有固定架，固定架上端固定连接有压紧气缸，压紧气缸活动端固定连接有安装板，且安装板内部固定连接有第一导向柱，第一导向柱与固定架活动连接，吹吸气机构内部活动连接有定位架。

背景技术：

清洁设备顾名思义就是为了清洁而设计的机械设备，清洁设备发挥着高效清洁的作用，它降低了清洁的人力成本的同时也提高了工作效率和清洁度是现代社会不可或缺的，自动化喷洗设备的抽吸设备则是对自动化喷洗设备进行加工的重要设备。

但是现有的自动化喷洗设备中的抽吸设备整体在进行抽吸的过程中，气缸对载具进行挤压的过程中，会产生较大的磨损，降低了整体的使用寿命，同时现有的抽吸设备中载具不方便进行拆卸和更换，降低了整体的灵活性，从而降低了整体实用性。

发明内容：

本实用新型的目的在于提供自动化喷洗真空抽吸设备，以解决上述背景技术中提出现有的自动化喷洗设备中的抽吸设备整体在进行抽吸的过程中，气缸对载具进行挤压的过程中，会产生较大的磨损，降低了整体的使用寿命，同时现有的抽吸设备中载具不方便进行拆卸和更换，降低了整体的灵活性，从而降低了整体实用性的问题。

为实现上述目的，本实用新型提供如下技术方案：

自动化喷洗真空抽吸设备第一导向柱关于压紧气缸垂直中心线对称分布有两组，且第一导向柱下端活动安装有压紧块，压紧块上端固定连接有弹簧，且弹簧上端与安装板固定连接，压紧块通过弹簧与安装板活动连接。第一导向柱下端固定连接有第二导向柱，且第二导向柱与安装板活动连接，压料机构下端固定连接有安装盒，且安装盒内部固定连接有磁铁，磁铁上端可拆卸连接有载具。

定位架上端固定连接有吹吸气管，且吹吸气管外侧固定连接有护套，护套内部开设有密封槽。载具下端固定连接有对接管，且对接管关于安装盒的垂直中心线对称分布有两组，对接管下端固定连接有密封块。定位架上端固定连接有集水槽，且集水槽位于吹吸气管外侧，并且吹吸气管关于定位架垂直中心线对称分布有两组。
