摘要：

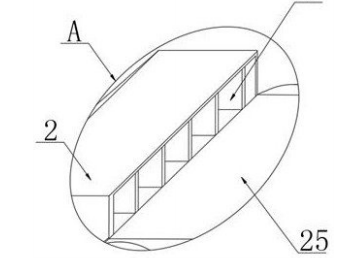

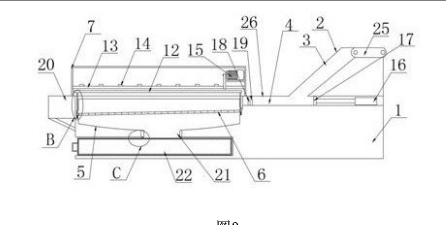

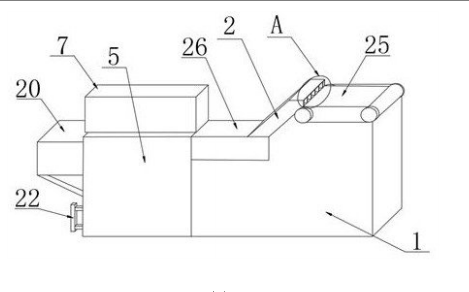

本实用新型公开了一种自动化设备，具体涉及领域，包括工作台。工作台的外表面设有进料箱，进料箱的内部设有进料通道，工作台的外表面设有切割箱，切割箱的内部设有切割通道，进料通道与切割通道相连通，工作台的一侧设有分离箱，分离箱与切割通道相连通，分离箱的内部设有筛网，筛网在分离箱内为倾斜设置，分离箱的顶部设有电机箱，分离箱的内部设有振动机构。

背景技术：

在生产的工艺过程中，会有大量的已卷制好烟支因为外观、长度、吸阻等指标不合格被判定为废品,这些废品烟支中的烟丝并没有质量缺陷，可以重新回收加以利用，传统的烟丝回收方式通常是人工或机器将烟支沿纵向划开，剥取出其中的烟丝。但是现有技术还存在着不足，在进行分离烟丝时容易混入碎屑、毛发等杂物，从而影响烟丝在下一次使用时，制成成品的质量。

实用新型内容：

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种自动化设备，通过振动机构带动筛网振动，进入分离箱内的烟丝和纸被振动分离，杜绝手工操作，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

自动化设备振动机构包括四个滑槽，筛网的两侧均设有两个滑块，滑块滑动连接于滑槽的内部，滑块的顶部设有连接杆，连接杆的顶端贯穿分离箱，并延伸至电机箱的内部，连接杆的顶端设有固定板，固定板的顶部设有转轴，转轴的外表面设有多个凸块，电机箱的内部设有电机，电机的输出轴与转轴之间通过皮带传动连接,滑块的底部设有弹簧。进料通道和切割通道的数量均为多个，且进料通道与切割通道为一一对应设置，进料通道为倾斜设置。

切割通道靠近进料通道的一侧设有液压杆，液压杆的一端设有推板，推板的直径与切割通道的直径相等。切割通道远离进料通道的一侧设有固定杆，固定杆靠近进料通道的一侧设有切割刀片。分离箱远离进料箱的一侧设有纸收集箱，纸收集箱与分离箱相连通。分离箱的底面为内凹式设置，分离箱的底面设有出料口，出料口的底部设有烟丝收集箱。烟丝收集箱的顶部设有两个卡槽，出料口的底部四角处均设有卡块，卡块卡接与卡槽的内部。进料箱远离切割箱的一侧设有传送带，转轴的两端均与电机箱的内壁通过轴承转动连接。
