注浆制胶用自动化设备

大学仕 2020-11-18 14:07

0点赞 195浏览

摘要：

本实用新型公开了一种注浆制胶用自动化装置，包括混合机构和注射机构，混合机构包括设置在安装架上的混合筒，混合筒上设有加料管和出料管，安装架的上表面设有用于驱动混合筒的第一电机，注射机构包括注射筒，注射筒与出料管相连通，注射筒与出料管的连接处设有加水管，注射筒靠近第一电机的一侧设有螺杆泵的一端。

背景技术：

胶体成胶的过程中为了防止出现物料进料速度过慢、过快的现象，使得物料的流量变小、变大，从而导致胶体粘稠、过稀的现象，有必要建立了一种注浆制胶用自动化装置，通过调节各物料的进料流量和进料速度，进而实现各物料配比的调节，从而能有效地控制胶体粘度及成胶速度，在预防和紧急情况下有效减少损失，因此需要改进注浆制胶用自动化装置。

实用新型内容：

本实用新型的目的在于提供一种注浆制胶用自动化装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种注浆制胶用自动化装置，包括混合机构和注射机构，混合机构包括设置在安装架上的混合筒，混合筒上设有加料管和出料管，安装架的上表面设有用于驱动混合筒的第一电机，注射机构包括注射筒，注射筒与出料管相连通，注射筒与出料管的连接处设有加水管，注射筒靠近第一电机的一侧设有螺杆泵的一端，螺杆泵的另一端设有用于驱动螺杆泵的第二电机，注射筒的另一侧通过连接管设有喷头，喷头通过空气管连接有空气压缩机。

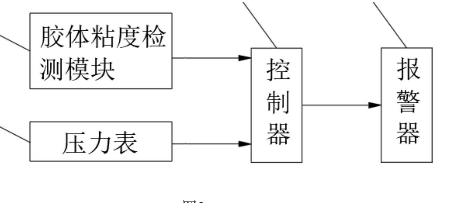

混合筒包括设置在其内部的螺旋杆，第一电机的输出端设有连接轴的一端，连接轴的外侧转动设有轴套，轴套上均匀设有调节卡孔，混合筒上对应轴套的位置设有固定孔，调节卡孔与固定孔通过螺栓相连接，连接轴的另一端与螺旋杆固定连接。螺旋杆的螺槽深度依次增大或者减小，注射筒与连接管的连接处设有胶体粘度检测模块和压力表，胶体粘度检测模块和压力表与控制器和报警器电连接，出料管呈30-60°夹角。
