工业自动化设备运输箱

大学仕 2020-11-18 10:43

0点赞 340浏览

摘要：

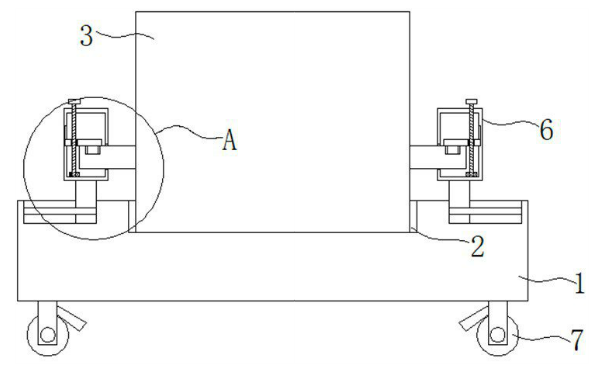

本实用新型公开了一种工业自动化设备运输箱，包括底座、放置槽、设备运输箱本体、支撑块、卡槽和固定机构，底座顶部的中点处开设有放置槽，放置槽的内部设置有设备运输箱本体，设备运输箱本体的顶部贯穿放置槽且延伸至其外部，设备运输箱本体的左右两侧均固定连接有支撑块，支撑块的顶部开设有卡槽，底座的顶部设置有固定机构。

背景技术：

工业自动化设备运输箱包括底仓，底仓的上表面固定镶嵌有两个相对称的套管，套管的内部设有套杆，每个套杆的外表面均套设有固定环，两个固定环的内圈分别与两个套杆的外表面固定连接，每个套杆的外表面均套设有第一强力弹簧，两个第一强力弹簧的顶端分别与两个固定环的底面固定连接，两个第一强力弹簧的底端分别与两个套筒的内底壁固定连接。该工业自动化设备运输箱，通过固定座的设置，能够有效提高运输箱整体的稳定性，避免在使用过程中因意外导致运输箱倾斜或倾倒，整体具备较好的减振效果，避免因运输箱内存放的工业自动化设备与运输箱发生碰撞，导致工业半自动设备的损坏。

具有减震功能的机电设备运输箱包括底座，底座的内部开设有第一凹槽、第二凹槽和第三凹槽，第一凹槽、第二凹槽和第三凹槽由上至下依次排列设置，第一凹槽的顶部和底部均固定安装有螺线管，第二凹槽的内部固定设置有若干个支撑柱，若干个支撑柱上均套设有弹簧，若干个弹簧的顶端均与第二凹槽的顶部固定连接。通过设置的若干个支撑柱和若干个弹簧，使得本具有减震功能的机电设备运输箱具有较好的减震能力，通过安装的两个螺线管，加强了本具有减震功能的机电设备运输箱的减震能力。通过在放置箱的内部固定设有的软垫，使得机电设备在运输时更为安全稳固。但是上述两个专利的设备运输箱均不便于拆卸，无法快速便捷的将设备运输箱本体从底座上拆卸下来，拆卸过程需要借助专业工具，从而给使用者造成极大的不便，实用性较差。

实用新型内容：

本实用新型的目的在于提供一种工业自动化设备运输箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

工业自动化设备运输箱固定机构包括两个滑槽，两个滑槽对称开设在底座顶部的左右两侧，滑槽的内壁上固定连接有滑杆，滑杆的表面滑动连接有滑块，滑块的顶部贯穿滑槽且延伸至其外部，滑块的顶部固定连接有壳体，壳体靠近设备运输箱本体一侧且对应支撑块的位置开设有通口。支撑块远离设备运输箱本体的一侧贯穿通口且延伸至其内部，壳体内壁底部且远离设备运输箱本体的一侧固定连接有轴承，轴承的内部活动连接有螺纹杆，螺纹杆的顶部从下至上依次贯穿轴承和壳体且延伸至壳体的外部固定连接有把手，螺纹杆表面且位于支撑块的顶部螺纹连接有螺纹块。

螺纹块的顶部与支撑块的顶部相互接触，螺纹块底部且对应卡槽的位置固定连接有卡块，卡块的底部贯穿卡槽且延伸至其内部，壳体内壁远离设备运输箱本体一侧且对应螺纹块的位置开设有限位槽，螺纹块靠近限位槽的一侧贯穿限位槽且延伸至其内部，螺纹块与限位槽之间活动连接。底座底部的四角处均固定连接有滚轮，滚轮上设置有刹车片。设备运输箱本体与放置槽之间活动连接，滑块与滑槽之间活动连接，卡块与卡槽之间活动连接。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过底座、放置槽、设备运输箱本体、支撑块、卡槽、固定机构和滚轮相互配合，实现了便于拆卸的效果，能够快速便捷的将设备运输箱本体从底座上拆卸下来，且拆卸过程无需借助任何工具，给使用者带来极大的便利，实用性强值得推广。
