自动化扭线装置

大学仕 2020-11-18 09:52

0点赞 177浏览

摘要：

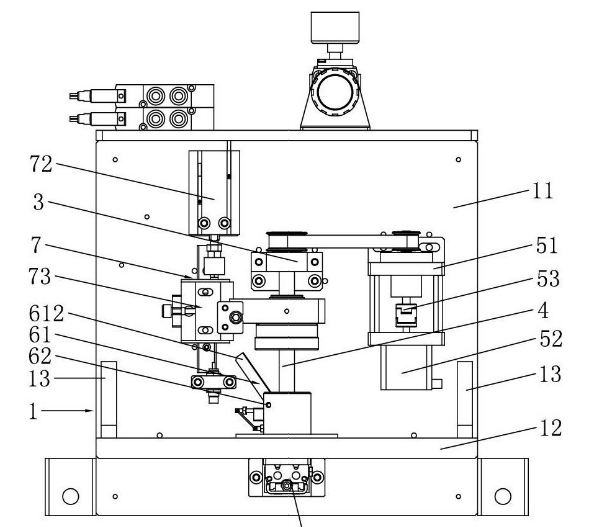

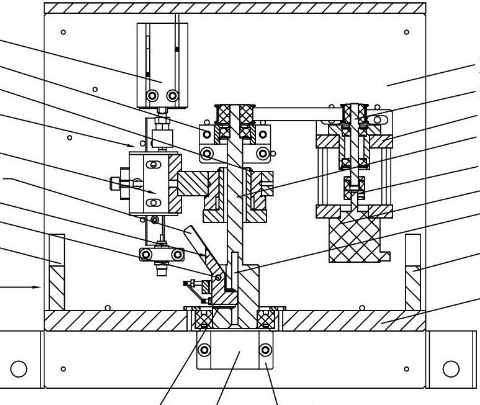

本发明公开了一种自动化扭线装置，其固定安装架包括安装架横板、安装架竖板。安装架竖板开设竖板安装通孔，安装架横板上表面螺装定子放置块，安装架竖板上端部装设定子压持机构，安装架横板上表面的回转轴安装座装设扭线回转轴，回转轴安装座旁侧的电机安装座螺装步进电机，步进电机通过驱动轴驱动扭线回转轴，扭线回转轴开设回转轴插线孔、回转轴压线孔，回转轴压线孔配装压线杠杆，压线杠杆设置压线头、杠杆驱动部，压线杠杆配装压线驱动机构，压线驱动机构包括压线气缸座、压线驱动气缸、水平活动架、定位套、轴套。

背景技术：

在无刷电机生产加工过程中，需要在定子部分绕线以形成绕组，在定子部分绕线完毕后，会有3根外延导线伸出，按工艺要求需将3根外延导线扭绕在一起。

需指出的是，在现有技术中，电机定子的外延导线一般采用人工扭绕方式进行扭线作业，而由于人工作业方式所存在的不确定性，电机定子外延导线的扭绕作业很多时候会出现扭绕质量不高、导线扭不紧的问题。还有就是，人工扭绕方式还存在人工成本高、工作效率低的问题。

发明内容：

本发明的目的在于针对现有技术的不足，而提供一种自动化扭线装置，该自动化扭线装置结构设计新颖、自动化程度高、工作效率高，且能够有效地保证电机定子外延导线的扭线质量。

为达到上述目的，本发明通过以下技术方案来实现：

自动化扭线装置扭线回转轴的芯部开设有朝前开口且用于供电机定子的外延导线插入的回转轴插线孔，回转轴插线孔与扭线回转轴同轴布置，扭线回转轴的前端部于安装架竖板的后端侧开设有径向朝外开口且与回转轴插线孔连通的回转轴压线孔，回转轴压线孔配装有压线杠杆，压线杠杆的中部通过枢轴铰装于扭线回转轴，压线杠杆的前端部设置有插入至回转轴压线孔内的压线头，压线杠杆的后端部设置有杠杆驱动部。

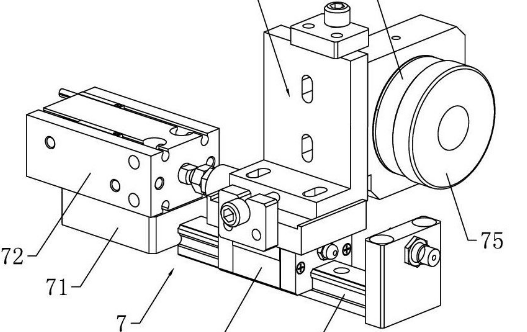

压线杠杆配装有压线驱动机构，压线驱动机构包括有螺装于安装架横板上表面的压线气缸座，压线气缸座螺装有前后水平动作的压线驱动气缸，压线驱动气缸的活塞杆外延端部螺装有水平活动架，水平活动架螺装紧固有套装于扭线回转轴外围的定位套，定位套的中心孔内嵌装有套装于扭线回转轴外围的轴套，当压线驱动气缸驱动水平活动架朝前移动时，轴套的前端边缘部接触并朝前顶推压线杠杆的杠杆驱动部，以使得压线杠杆的压线头将插入至回转轴插线孔的电机定子外延导线压紧。

有益效果：

本发明具有结构设计新颖、自动化程度高、工作效率高的优点，且能够有效地保证电机定子外延导线的扭线质量。
