自动化过筛装置

大学仕 2020-11-17 09:53

0点赞 490浏览

摘要：

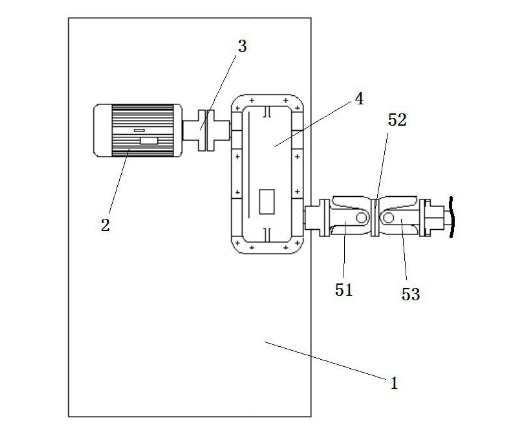

本实用新型涉及一种自动化过筛装置，包括驱动部和过筛部，驱动部、过筛部之间通过万向节连接。驱动部包括电机和减速器，电机连接减速器的输入轴，减速器的输出轴通过第一联轴节连接万向节。

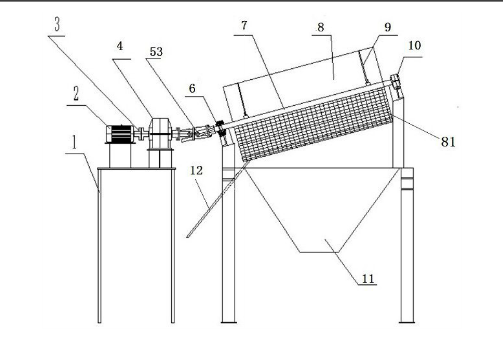

过筛部包括过筛筒和转动轴，过筛筒沿其中轴线方向设置有一贯穿孔，转动轴贯穿贯穿孔，转动轴通过若干连接杆连接过筛筒，转动轴的前端通过第二联轴节连接万向节，转动轴后端在竖直方向上的位置高于前端。过筛部还包括集料斗，集料斗设置在过筛筒的正下方。

背景技术：

对颗粒材料进行过筛能得到符合粒径大小的颗粒，但目前大部分还是操作人员通过过筛网采用人工操作的方式对颗粒材料进行过筛，但采用人工操作对颗粒材料进行筛选不仅筛选不彻底，还费时费力且劳动量大，本实用新型提供一种自动化过筛装置，可方便操作人员对颗粒材料筛选彻底，而且剩余不合格的颗粒材料也方便倒出，筛选效率高。

为实现上述目的，本实用新型采用如下技术方案：

自动化过筛装置过筛筒和转动轴均与水平方向成一夹角，操作人员使用本实用新型提供的自动化过筛装置时，将待过筛的颗粒材料从过筛筒的较高一端引入进过筛筒的贯穿孔内，旋转的过筛筒会对颗粒材料进行过筛处理，而且在重力的作用下颗粒材料在进行过筛处理的同时还会向过筛筒的较低一端移动，粒径不合格的颗粒材料会从过筛筒的较低一端离开过筛筒。过筛部还包括集料斗，集料斗设置在过筛筒的正下方，集料斗用于收集经过过筛筒筛选粒径合格的颗粒材料。电机的自由端通过联轴器连接减速器的输入轴。联轴器作为安全装置用来防止被联接机件承受过大的载荷，起到过载保护的作用。

联轴器选用有弹性元件挠性联轴器。过筛筒、转动轴的中轴线重合，从而使过筛筒和转动轴绕同一中轴线转动。过筛部还包括第一轴承座和第二轴承座，第一轴承座、第二轴承座分别设置在过筛筒的两端外侧，转动轴依次贯穿第一轴承座、第二轴承座，第一轴承座设置在万向节和过筛筒之间。

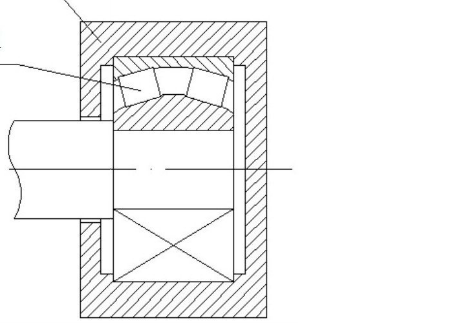

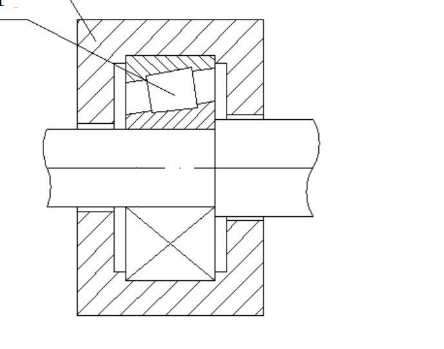

第一轴承座、第二轴承座均为滚动轴承座，第一轴承座、第二轴承座内部绕转动轴的中轴线周向设置有轴承，第一轴承座、第二轴承座能将运转的转动轴与轴承座之间的滑动摩擦变为滚动摩擦从而减少摩擦损失。连接杆垂直连接于转动轴。过筛筒的外侧均匀设置有过筛孔，过筛孔连通贯穿孔。通过设置过筛孔直径的大小可以设置颗粒材料合格的粒径大小的上限。

本实用新型的工作原理为：

本实用新型公开了一种自动化过筛装置，操作人员启动该装置，电机提供旋转驱动力，并通过减速器和万向节将驱动力传导至转动轴，转动轴带动过筛筒旋转。转动轴的中轴线和水平方向成一夹角，该夹角的数值为20°。操作人员将待过筛的颗粒材料从过筛筒的较高一端引入进过筛筒的贯穿孔内，旋转的过筛筒会对颗粒材料进行过筛处理，而且在重力的作用下颗粒材料在进行过筛处理的同时还会向过筛筒的较低一端移动，粒径不合格的颗粒材料会从过筛筒的较低一端离开过筛筒，粒径合格的颗粒材料会从过筛筒的过筛孔落入集料斗中。

本实用新型的有益效果为：

本实用新型提供一种自动化过筛装置，可方便操作人员对颗粒材料筛选彻底，而且剩余不合格的颗粒材料也方便分离，筛选效率高，而且过筛筒旋转可防止颗粒材料卡住过筛孔。
