新型自动化环保伸缩装置

大学仕 2020-11-16 14:37

0点赞 307浏览

摘要：

本发明涉及一种新型自动化环保伸缩装置，包括机架、中空的外筒，外筒的其中一端与机架水平铰接，外筒和机架之间设置有伸缩机构，伸缩机构两端分别与机架和外筒水平铰接，外筒远离机架的一端开口，外筒开口内滑动连接有两端开口的内筒，内筒内套接有软管，软管一端伸出内筒，软管与内筒可拆卸固定。

背景技术：

目前城市地下排水管是防止城市内涝、排水的重要系统，对于众多城市支线排水系统，其管道直径只有600mm和800mm。这么小的管道直径无法人工进入清淤操作，只能依靠外部的设备进行清淤作业。现有的排水管道内沉淀污泥回收装置是工作人员手执与地面上装有空吸泵的回收罐相连的吸引软管嘴进入排水管道内，将沉淀污泥从该吸引软管嘴回收到地面上的回收罐中，完成对排水管中淤堵的清理。上述中的现有技术方案存在以下缺陷。通过工作人员手持吸引软管的方式对排水管进行清淤的工作量较大，并且软管在工作的过程中极易因为抽吸作用导致甩动，容易对工作人员造成危害，因此存在改进空间。

发明内容：

针对现有技术存在的不足，本发明的目的在于提供一种新型自动环保伸缩装置，具有便于将抽吸管伸入排水管中进行清淤的功能，减少工人劳动力。

本发明的上述发明目的是通过以下技术方案得以实现的：

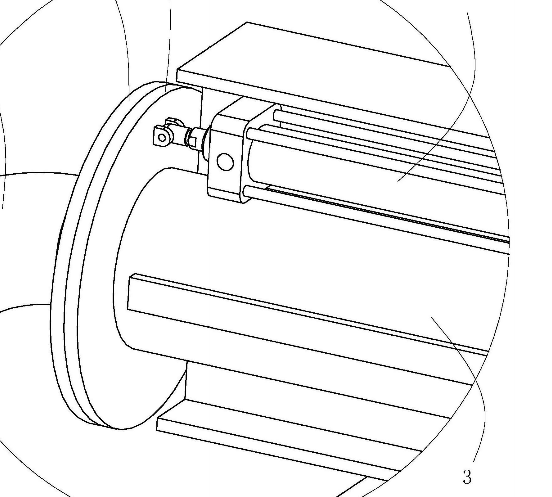

一种新型自动化环保伸缩装置通过外筒的其中一端与机架铰接且铰接轴线水平设置，从而实现外筒的远离铰接点的一端上下转动，外筒和机架之间通过伸缩机构实现外筒的端部上下转动，伸缩机构可以选用气缸或液压缸等，伸缩机构的两端分别与机架和外筒水平铰接。在外筒内滑动连接有内筒，内筒可以相对于外筒从外筒的开口处滑出，内筒两端开口并套接固定有软管，从而在内筒相对于外筒移动时，带动软管跟随内筒运动。配合外筒与机架铰接的设置，便于从地面上将内筒伸入排水管中，对排水管中的淤堵进行清理。软管一端伸出内筒，用于与排水管道内的淤泥接触并抽吸淤泥，软管另一端伸出外筒用于与抽吸泵等连接，软管的长度大于内筒的伸缩行程，从而使内筒相对外筒可以自由移动。

其中软管与内筒可拆卸固定，有利于根据实际实用情况更换不同长度的内筒，相比现有的直接通过液压缸连接软管的方式，内筒和外筒的伸缩行程便于调节，软管也便于适配不同的伸缩行程而更换。并且自然相比现有的通过工人手持软管伸入排水管内的方式，具有便于将抽吸管伸入排水管中进行清淤的功能，减少工人劳动力，软管伸出长度较短也不易甩动。

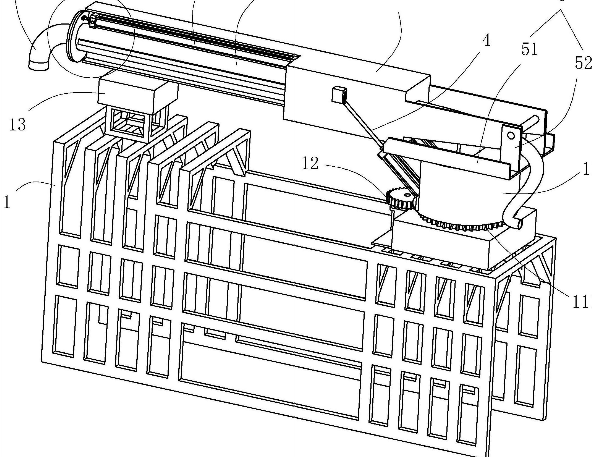

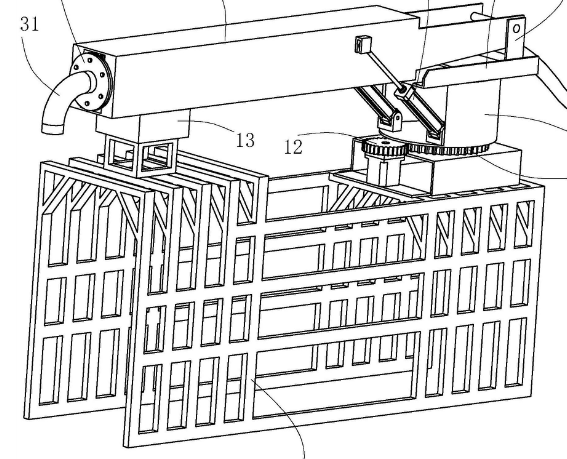

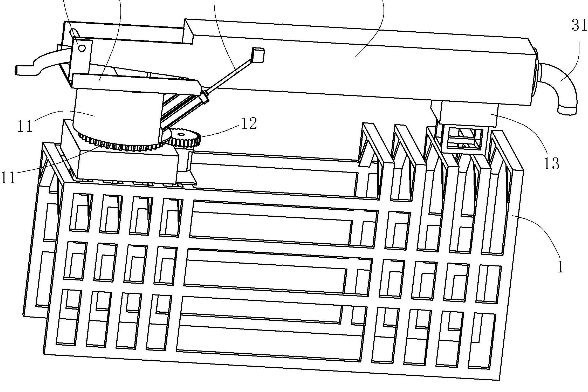

机架转动连接有位于机架和外筒之间的基座，基座与机架的转动轴线竖直设置，外筒与基座铰接，伸缩机构远离外筒的一端与所述基座铰接。基座与机架转动连接且转动轴线竖直设置，并且外筒和伸缩机构通过与基座铰接的方式实现与机架的铰接，通过基座的设置便于调节外筒的朝向，使外筒远离机架的一端具有两个自由度的转动，从而便于对准排水管，使内筒伸入排水管中。
