自动化粘结装置

大学仕 2020-11-16 14:32

0点赞 190浏览

摘要：

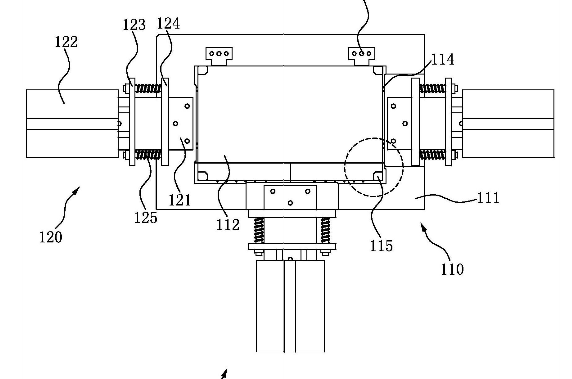

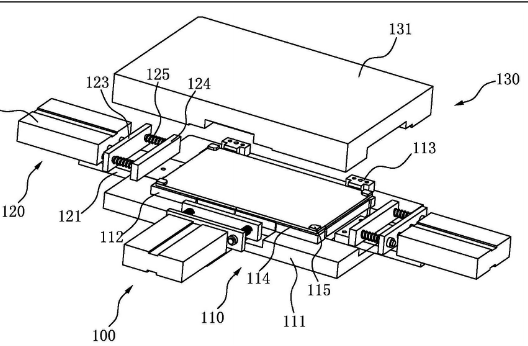

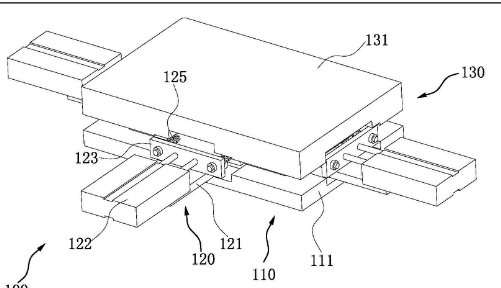

本发明涉及一种自动化粘结装置，其包括底座机构。底座机构设置于水平面上，底座机构包括水平板、底板及固定块推动机构，推动机构设置于底座机构上，推动机构包括固定板、气缸、连接板及推板、压板机构。压板机构设置于底座机构的上方，压板机构包括下压板及加热结构控制单元，控制单元、气缸、抽气结构及加热结构电性连接。

背景技术：

现阶段的粘结装置将较小的外观配件粘结于产品的三边，在实际生产的过程中，产品与较小的外观配件粘结处出现了间隙。然而该间隙的出现，导致产品的不美观，并且大大降低了产品的生产效率及良率。有鉴于此，实有必要提供一种自动化粘结装置，以解决现阶段的粘结装置存产品不美观、生产效率及良率低的问题。

发明内容：

本发明的目的在于提供一种自动化粘结装置，以解决现阶段的粘结装置存在产品不美观、生产效率及良率低的问题。该自动化粘结装置推动机构还包括第一弹簧结构，第一弹簧结构设置于连接板及推板的连接部位。底板下表面三边的凹槽内均匀设置若干个气孔。底板内设有抽气结构，抽气结构连接若干个气孔。底板的四个角分别设置限位件及第二弹簧结构，第二弹簧结构设置于底板内，第二弹簧结构连接限位件且位于限位件的下方。推板接近底板的一侧面设有一层保护膜，保护膜的材料为软胶材料且耐高温。

相较于现有技术，本发明的自动化粘结装置先通过控制单元控制抽气结构抽取气孔内的气体，使得较小的外观配件被吸附固定于底板的凹槽内，再通过控制单元控制气缸带动推板向前移动，紧密固定产品及较小的外观配件，接着控制单元控制下压板向下移动，同时控制单元控制加热结构进行加热固定物体及较小的外观配件，最后加工完成后取出产品，实现自动化作业。利用本发明的自动化粘结装置，不仅解决了较小区域产品粘结生产出现的间隙问题，还大大提高了生产效率及良率。
