机械加工用自动化分类

大学仕 2020-11-13 13:47

0点赞 597浏览

摘要：

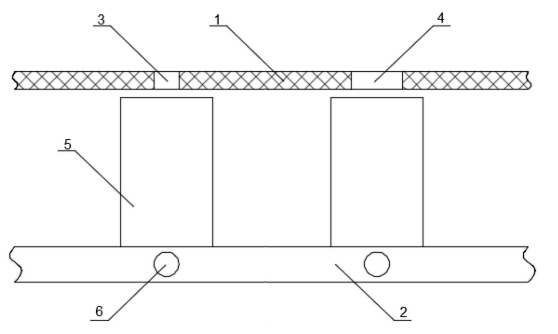

本实用新型公开了一种机械加工用自动化分类装置,包括处理盒和支撑板，处理盒的底壁设有落料孔一和落料孔二，支撑板上固定放置有位于落料孔一和落料孔二正下方的装料桶，支撑板内设有多个放置槽，放置槽内设有与装料桶相匹配的固定结构。

背景技术：

螺栓是机械零件，配用螺母的圆柱形带螺纹的紧固件，由头部和螺杆，两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件，然而现有的机械加工用自动化分类装置没有对小号螺栓、中号螺栓和大号螺栓进行较好的分类，在小型的机械加工中心一般都是将螺栓放置在一起，因此容易出现螺栓混乱的现象，因此给工作人员带来了不便。

现有的机械加工用自动化分类装置存在以下不足之处，装料桶和支撑板之间通过锁紧杆固定，安装和拆卸较为麻烦，而且由于装料量的变化，有时需要更换适合容量的装料桶，锁紧杆的固定方式可能导致无法更换。

实用新型内容：

本实用新型的目的是为了解决背景技术中的问题，而提出的一种机械加工用自动化分类装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种机械加工用自动化分类装置固定结构包括贯穿支撑板的前侧壁并延伸至放置槽内的丝杆，丝杆的外壁上套设有与之相匹配的滚珠螺母，滚珠螺母的外壁上转动套设有圆台。圆台的两侧侧壁均转动连接有转动杆一，两个转动杆一相对的一侧侧壁均转动连接有转动杆二，两个转动杆二远离转动杆一的一端均转动连接有滑块。

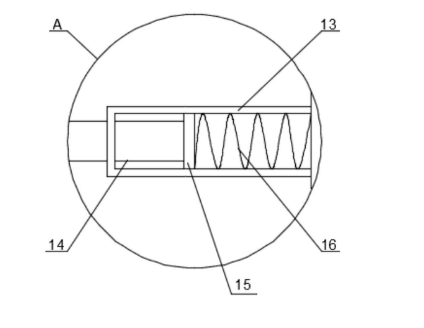

放置槽的左右两侧内壁之间固定连接有横板，两个滑块滑动连接在横板的前侧壁上。横板设有通槽，两个通槽均插设有对称且平行相设的限位板，两个限位板均与滑块的后侧壁固定连接。支撑板的两侧内壁均固定连接有伸缩槽，两个伸缩槽内均插设有伸缩杆，两个伸缩杆相对的一端均与相近的限位板固定连接，两个伸缩槽内均固定连接有伸缩弹簧，两个伸缩弹簧的另一端均固定连接有隔板，两个伸缩杆位于伸缩槽内的一端均与隔板固定连接。
