自动化纸盒成型装置

大学仕 2020-11-11 10:39

0点赞 297浏览

摘要：

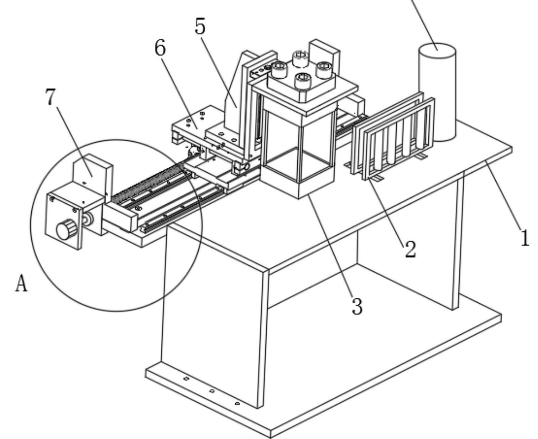

本发明公开了一种自动化纸盒成型装置，包括承载板和成型机构，承载板的一侧水平焊接有承重板，承重板的顶部水平连接有横板，横板的顶部竖直连接有固定板，且固定板的底部与横板的顶部之间安装有若干个竖直设置的第二液压柱。固定板上部水平端的底部连接有顶板，挡板的顶部中端通过第一电机与顶板连接，且挡板可在第一电机的底部水平转动，成型机构安装在挡板的底部。使得成型机构的高度能随着纸盒的尺寸进行调节，且调节方便快捷，通过更换不同高度的支撑杆即可完成。

背景技术：

纸盒是日常生活中常用的盛放器械，用纸盒装载物品更加方便，同时具有良好的保护作用。纸盒成型装置，是用于将摊平的纸盒展开成盒体形状的装置包括用于放置压扁后纸盒的放置机构，放置机构至少有两面设有开口，开口处设有吸盘，吸盘可将压扁后的纸盒吸附并撑开成盒体状，纸盒放置机构后部设有纸盒推入纸盒封底装置的推杆。

现有的纸盒成型装置大都是先对纸板进行加工成所需纸盒的尺寸，然后将纸板进行折叠形成纸盒。自动化程度较低，且不能一次将纸盒制作成型。制作出的纸盒精度不高。不能根据纸盒的具体尺寸进行调节，纸盒制作中需要经过多道工序和多个机械才能成型。制作的效率低，纸盒的品质不高，不能将纸板快速的制作纸盒。

发明内容：

本发明的目的在于提供一种自动化纸盒成型装置，可以解决现有的纸盒成型装置自动化程度较低，且不能一次将纸盒制作成型。制作出的纸盒精度不高，不能根据纸盒的具体尺寸进行调节，纸盒制作中需要经过多道工序和多个机械才能成型。制作的效率低，纸盒的品质不高，不能将纸板快速的制作纸盒的技术问题。

本发明的目的可以通过以下技术方案实现：

一种自动化纸盒成型装置承载板的顶部一端转动，安装有竖直设置的卷轴，卷轴与成型机构之间安装有限位装置，限位装置包含有两组限位架，限位架的内部竖直转动安装有若干个转轴，转轴的底部安装有驱动电机，且承载板的顶部与限位架的连接处设置有两组滑动槽，限位架的底部均连接有调节螺栓，调节螺栓底部贯穿滑动槽固定限位架。

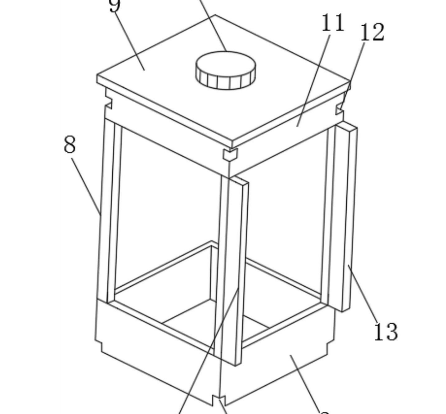

第一磁铁块的一侧连接有若干个锥形储胶筒，储胶筒的顶端活动套装有移动柱，移动柱的底部连接有圆形密封板，密封板的底部与储胶筒之间连接有若干个减震弹簧。储胶筒的内部从上至下的直径逐渐增大，且密封板的直径大于储胶筒的顶部直径。顶座的底部四拐角和底座的顶部四拐角均竖直有插孔，支撑杆的上下两端均连接有插头，插头插接在插孔的内部。挡板的四周边缘均从顶座的四周边缘凸出，且挡板与顶座呈水平设置。
