自动化仪器仪表防热装置

大学仕 2020-11-11 10:23

0点赞 407浏览

摘要：

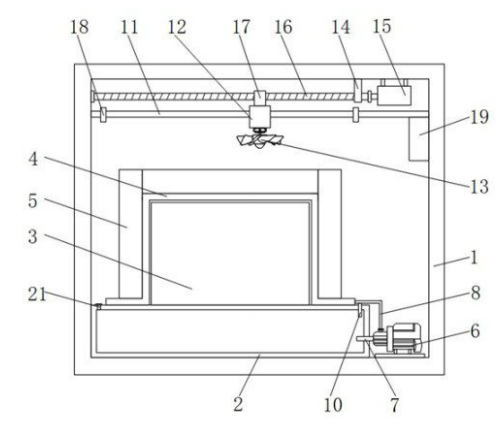

本发明公开了一种自动化仪器仪表防热装置，包括固定框。固定框内部的底部固定连接有水箱和水泵，水箱的顶部设置有仪表，水箱的顶部且位于仪表的表面设置有水冷散热条，水冷散热条的表面固定连接有散热片，水箱与水泵进水口端连通有进水管，水泵出水口端与水冷散热条一端连通有排水管，水冷散热条另一端与水箱之间连通有排水管，固定框内壁相对的两侧之间滑动连接有滑杆，滑杆的表面滑动连接有移动块，移动块的底部固定连接有散热风扇，固定框内部的顶部设置有用于驱动移动块的驱动装置。

背景技术：

仪器仪表是用以检出、测量、观察、计算各种物理量、物质成分、物性参数等的器具或设备。真空检漏仪、压力表、测长仪、显微镜、乘法器等均属于仪器仪表。广义来说仪器仪表也可具有自动控制、报警、信号传递和数据处理等功能，例如用于工业生产过程自动控制中的气动调节仪表，和电动调节仪表，以及集散型仪表控制系统也皆属于仪器仪表。仪器仪表的温度对仪表工作的稳定性至关重要，现有的仪器仪表一般直接安装在机器上，机器产生的高温直接传递至仪表内，影响仪表的正常工作。

发明内容：

本发明提供了一种自动化仪器仪表防热装置，解决了现有的仪器仪表在高温下工作不稳定的问题，能避免仪器内温度上升。

自动化仪器仪表防热装置驱动装置包括转动座和驱动电机，转动座的中心转动连接有丝杆，丝杆的表面螺纹连接有螺纹块，驱动电机的工作端与丝杆的一端固定连接，螺纹块的底部与移动块固定连接。滑杆的两侧设置有限位开关，固定框内部一侧固定连接有控制器，水冷散热条之间设置有温度传感器，限位开关和温度传感器的输出端与控制器的输入端电性连接。

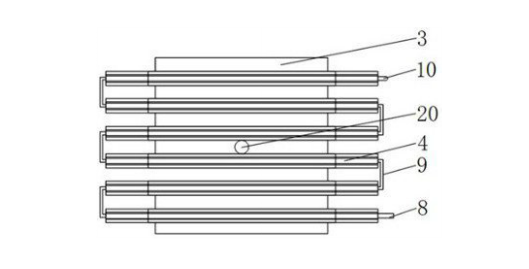

控制器的输出端与水泵、散热风扇和驱动装置电性连接。水冷散热条与水箱的顶部通过卡扣固定连接，水冷散热条等间距分布在仪表的顶部。矩形管、金属管和导热片为铜质材料。水箱的顶部一侧设置有注水塞，水箱的顶部开设有与注水塞适配的注水孔。
