电气自动化控制装置

大学仕 2020-11-11 10:14

0点赞 411浏览

摘要：

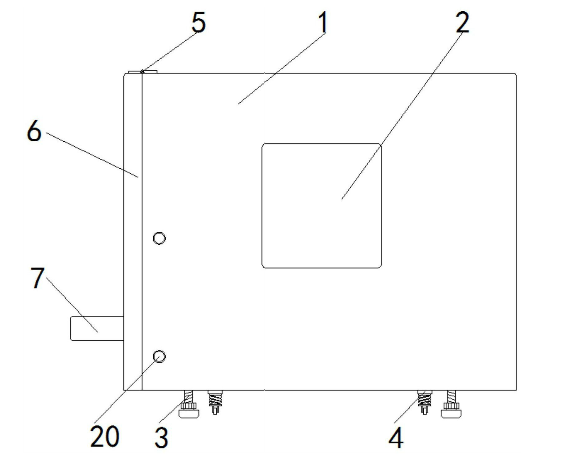

本实用新型涉及电气工程设备技术领域，且公开了一种电气自动化控制装置，包括箱体，箱体的前端固定连接有控制面板，箱体的底部固定连接有数量为四个的支脚组件，箱体的底部固定连接有数量为四个的滚轮组。

背景技术：

电气自动化是指设备按照既定的运行计划和已编制好的程序，完成电气设备的自动化运转和事件的处理，如电气自动化监测、自动化操作和自动化运行等，电气自动化控制技术不仅能够提高生产率，增加经济效益，保证人员操作所达不到的安全要求，还能够确保劳动环境与条件，如今电气自动化控制已经深入应用到各个行业，甚至成为恒量一个国家科技水平进步的重要标志之一。

电气自动化设备的控制器元件是设置在电气设备内部的，为了保障自动化电气设备的正常运行，需要定时的电气设备内部的控制器元件进行日常维护和检查，但是由于电气自动化设备内部电气元件较多且结构复杂，这给电气自动化控制器元件的日常维护和性能检查带来困扰，故而提出一种电气自动化控制装置来解决上述提出的问题。

实用新型内容：

针对现有技术的不足，本实用新型提供了一种电气自动化控制装置，具备便于维护和检查电气元件和散热效果优良等优点，解决了电气自动化设备内部电气元件较多且结构复杂，不便于给电气自动化控制器元件的日常维护和性能检查的问题。

为实现上述便于维护和检查电气元件和散热效果优良目的，本实用新型提供如下技术方案：

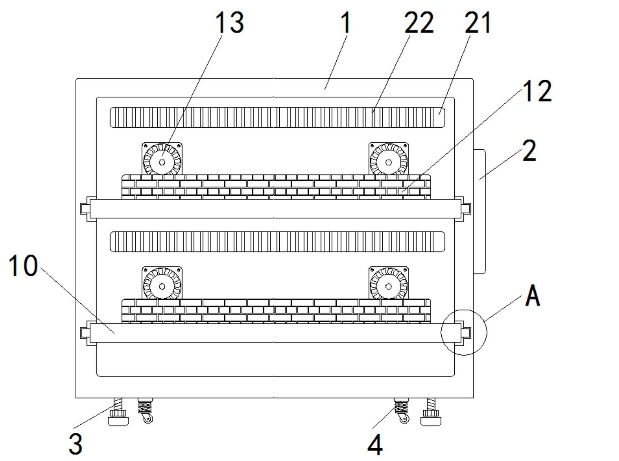

一种电气自动化控制装置箱体的前端开设有数量为若干个且位于控制面板后方的走线孔，控制面板和电气元件电性连接。箱体的内腔右壁和维护门的右端均开设有数量为四个且与散热风扇外形相适配的第一通孔，箱体和维护门与散热风扇均通过螺丝固定连接，且八个散热风扇远离箱体内部的一端和两个散热孔内部均设置有防尘滤网。限位槽的宽度与滑块的厚度相适配，滑块与限位槽滑动连接，四个滑块的左右两端均粘接有橡胶垫。

内固定腔为圆柱形，内固定腔的开口为一个圆形和两个对称分布于圆形左右侧且与圆形连通的矩形组成，且内固定腔的直径大于内固定腔的开口两个矩形相背端之间的距离。外固定腔的直径与挡圈的外径相适配，且外固定腔的直径等于内固定腔的直径。支脚组件包括支脚、调节轮、轴承和脚垫，支脚与箱体的下端固定连接，支脚外部和调节轮的内部螺纹连接，调节轮的下侧外部固定连接有轴承，轴承的外部与脚垫固定连接，且滚轮组的高度小于支脚组件的高度。

与现有技术相比，本实用新型提供了一种电气自动化控制装置，具备以下有益效果：

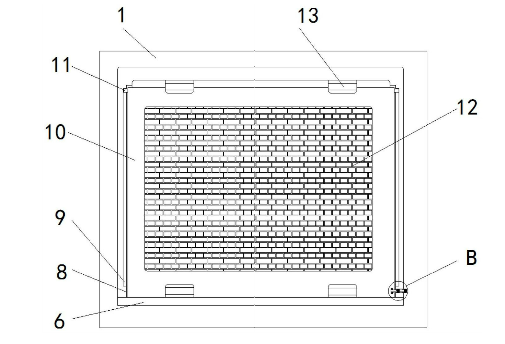

该电气自动化控制装置，通过设置安装板、滑槽和维护门，在需要检查维护时，拉开维护门，旋转旋钮，固定柱在复位弹簧的弹力下退出内固定腔，就可以顺着滑槽拉出带有电气元件的安装板，安装板连接有位于限位槽内的滑块，不至于完全将安装板拉出，从而方便检查和维护，也保证了电气元件的安全性。通过设置散热风扇、散热片和防尘滤网，使箱体内部形成流动气流，提高了散热性的同时也保证了防尘效果，解决了电气自动化设备内部电气元件较多且结构复杂，不便于给电气自动化控制器元件的日常维护和性能检查的问题。
