五金件自动化线切割加工装置

大学仕 2020-11-10 15:30

0点赞 398浏览

摘要：

本实用新型属于切割设备技术领域，尤其为一种五金件自动化线切割加工装置，针对现有的五金件自动化线切割加工设备在切割的同时无法对产生的金属屑进行清理的问题，现提出如下方案。

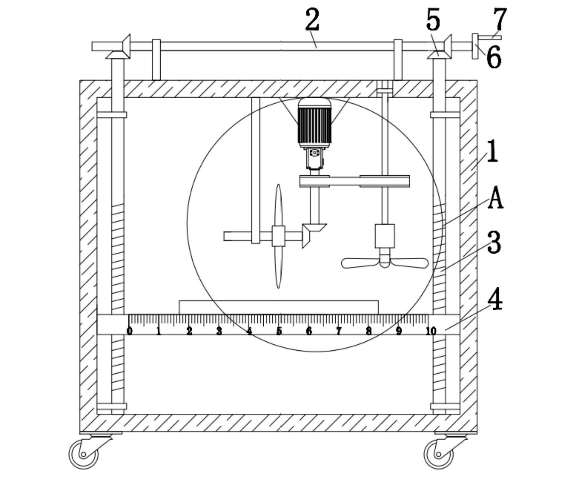

其包括机架，机架的内部转动安装有两个螺纹杆，螺纹杆的顶端均延伸至机架的外侧，两个螺纹杆的外侧螺纹连接有同一个支撑台，支撑台的两侧与机架的内壁滑动连接，机架的内部转动安装有竖杆与竖直旋转杆，竖杆与竖直旋转杆的外侧均固定安装有皮带轮，两个皮带轮上传动连接有同一个皮带，两个皮带轮均转动安装在机架的内部。

背景技术：

五金传统的五金制品，也称“小五金”，指金、银、铜、铁、锡五种金属，经人工加工可以制成刀、剑等艺术品或金属器件。现在人们所说的五金，泛指五金工具、五金零部件、日用五金、建筑五金以及安防用品等。一些五金件初步加工完成后，需要进行切割处理。针对现有的五金件自动化线切割加工设备，在切割的同时无法对产生的金属屑进行清理的缺点，因此我们提出了一种五金件自动化线切割加工装置用于解决上述问题。

发明内容：

本实用新型的目的是为了解决现有的五金件自动化线切割加工设备在切割的同时无法对产生的金属屑进行清理的缺点，而提出的一种五金件自动化线切割加工装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种五金件自动化线切割加工装置机架的顶部转动安装有四个主锥齿轮与水平杆，四个主锥齿轮两两相互啮合，主锥齿轮可以改变运动的方向，使得装置操作的更加便捷。位于同一水平轴线上的两个主锥齿轮的内侧与水平杆的外侧固定连接，另外两个主锥齿轮分别与螺纹杆的顶端固定连接，主锥齿轮的设置可以使得主锥齿轮转动的同时带动两个螺纹杆的转动。

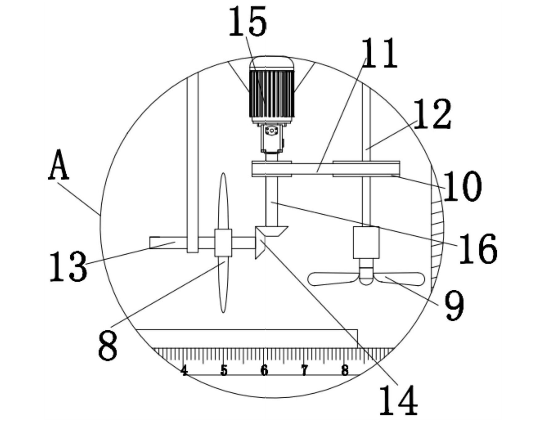

水平杆的一端固定安装有转盘的一侧，转盘的另一侧固定安装有把手，把手的设置可以使得人工转动转盘的时候更加的省力。机架的底部四角均转动安装有万向轮，支撑台的前侧固定安装有刻度板，万向轮的设置可以使得装置更加灵活，刻度板的设置可以大致的测量五金件的长度。机架的顶部内壁上固定安装有电机，电机的输出轴与竖直旋转杆的顶端固定连接，电机的设置打破了传统人工切割的繁琐过程，使得切割的更加彻底完善，同时减少人工切割的危险性。

通过设置的皮带轮，使得切割的同时可以对产生的金属屑进行清理，使得切割会更加的完善，保证了装置的正常运行。本实用新型通过设置的支撑台，手动转动把手，使得水平杆转动从而带动机架内部的两个螺纹杆转动，使得支撑台上升，最终使得支撑台表面的五金件与切割刀接触，从而完成切割处理，减少人工操作的危险性。
