自动化沥青刮料装置

大学仕 2020-11-10 14:07

0点赞 182浏览

摘要：

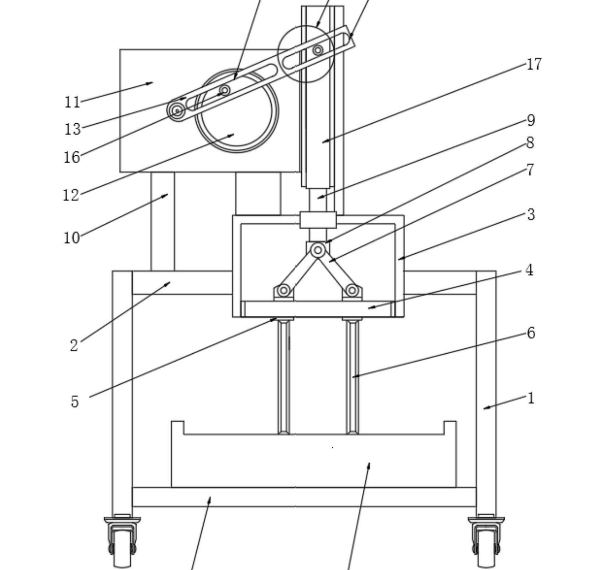

本实用新型涉及沥青领域公开了一种自动化沥青刮料装置，包括支撑架，支撑架的顶部固定连接有顶板，顶板的内部贯穿有固定箱，固定箱的底部固定连接有滑轨，滑轨内表面的左右两侧均滑动连接有滑动块，两个滑动块的底部均固定连接有刮板，滑动块的顶部均转动连接有转动杆，两个转动杆的顶端固定连接有固定块，固定块的顶部固定连接有竖杆。

背景技术：

沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，是高黏度有机液体的一种，呈液态，表面呈黑色，可溶于二硫化碳。沥青是一种防水防潮和防腐的有机胶凝材料。沥青主要可以分为煤焦沥青、石油沥青和天然沥青三种:其中煤焦沥青是炼焦的副产品。石油沥青是原油蒸馏后的残渣。

天然沥青则是储藏在地下，有的形成矿层或在地壳表面堆积。沥青主要用于涂料、塑料、橡胶等工业以及铺筑路面等。施工的过程中会有会有少量的沥青料会粘附在料斗的内壁，造成一定的浪费，后来人们便发明的刮料装置，可以对料斗内壁的沥青料进行刮出，但是现有的沥青刮料装置不够自动化，需要人工进行一定的辅助操作，操作效率比较低下。

实用新型内容：

本实用新型的目的是提供一种自动化沥青刮料装置，具有全自动化刮料的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

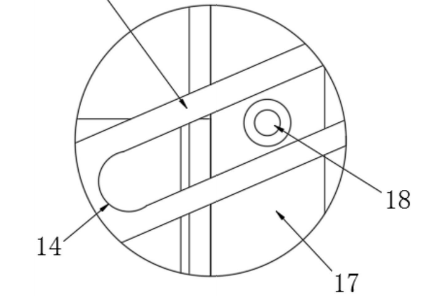

通过自动化的对刮板进行控制，实现自动化刮料，提高工作效率。顶板的顶部通过连接架固定连接有操作箱，操作箱的内部安装有电机。电机的输出端固定连接有圆盘，操作箱正面的一侧通过定轴转动连接有转动板。电机的输出端固定连接有圆盘，操作箱正面的一侧通过定轴转动连接有转动板。转动板的内部从左往右依次开设有第一连接槽和第二连接槽。

圆盘的正面固定连接有第一凸块，第一凸块的外表面与第一连接槽的内表面滑动连接。操作箱的右侧滑动连接有滑动板，滑动板的底部与竖杆的顶端固定连接，滑动板的正面固定连接有第二凸块，第二凸块的外表面与第二连接槽的内表面滑动连接。支撑架内表面的底部固定连接有支撑板，支撑板的顶部固定安装有收集箱。通过采用上述技术方案，可以对刮除的废料进行收集。
