自动化粉末包装机用卸料装置

大学仕 2020-11-10 10:44

0点赞 481浏览

摘要：

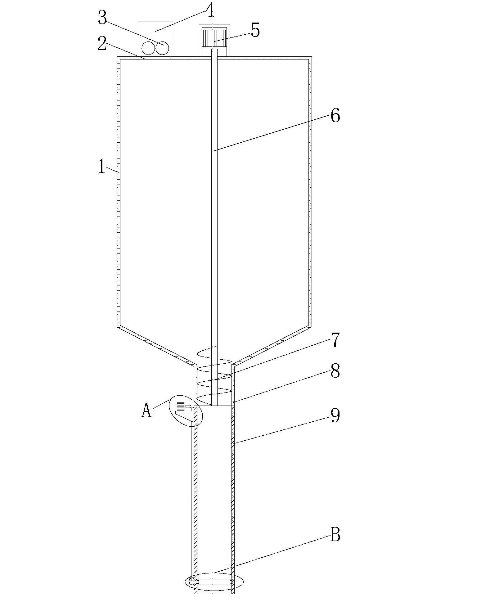

本实用新型公开了一种自动化粉末包装机用卸料装置，包括储料仓，储料仓顶部的一侧贯穿开设有进料口，储料仓的一体成型连接有出料管，出料管的底部固定安装有上料管，上料管一侧的顶部固定安装有安装架，上料管一侧的底部固定安装有齿轮框，安装架顶部的一侧固定安装有第三电机，安装架顶部的另一侧穿插设置有连接轴。

背景技术：

粉末通常是指尺寸小于1mm的离散颗粒的集合体。粉末包装机是包装粉末产品的包装设备的统称。粉末产品有很多种，可以涉及工、食品、农副产品等多个行业，涉及奶粉、淀粉、农药、兽药、预混料、添加剂、调味品、饲料、酶制剂等多种产品。同时现在包装机在对粉末进行包装时，已经可以实现自动化粉末包装。卸料装置是包装机中必不可少的一个组成部分。

粉末包装机的上料管很长，其在进行包装时，上料管的内部会遗留有粉末，而上料管出口的封口效果不佳，当包装袋进行交替更换时，由于粉末包装机在运行的过程中，有一定的振动，导致上料管内遗留的粉末振动下落，而此时新的包装袋还未久违，导致粉末落到地上，造成浪费。

实用新型内容

本实用新型的目的在于提供一种自动化粉末包装机用卸料装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

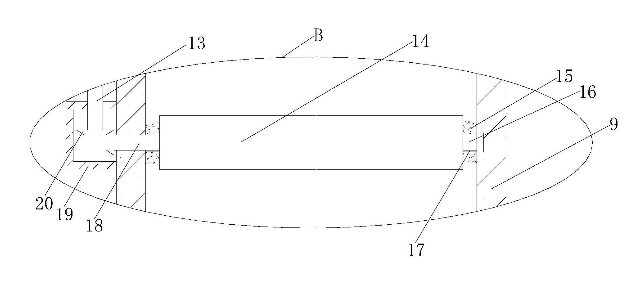

一种自动化粉末包装机用卸料装置安装轴的一侧固定连接有圆形挡料板，圆形挡料板的一侧固定安装有传动轴，且传动轴的一端贯穿上料管的内壁并延伸至齿轮框的内部，传动轴的一端与连接轴的底部之间设置有第二传动机构，圆形挡料板的外壁粘接有密封圈，密封圈的两侧均开设有通口。

储料仓顶部的一侧且位于进料口的正上方固定安装有进料仓，进料仓内部的两侧均转动安装有挤压辊，挤压辊的外壁固定安装有若干凸块，进料仓正面的两侧均固定安装有第一电机，且第一电机的输出端贯穿进料仓的外壁并延伸至进料仓的内部与挤压辊固定连接。储料仓顶部的中部固定安装有第二电机，第二电机的输出端固定连接有旋转轴，旋转轴的外壁套设有螺旋叶片。第一传动机构由两个相适配的锥齿轮组成，且两个锥齿相啮合，第一传动机构与第二传动机构的结构一致。安装轴与传动轴的直径一致，且安装轴与传动轴均与通口相适配。储料仓的底部呈圆台型。

与现有技术相比，本实用新型的有益效果是：

1、本实用通过进料口、第一电机、进料仓、凸块与挤压辊的配合使用，从而可实现在粉末进入储料仓前先对其进行预处理，防止结块的粉末进入储料仓的内部，有利于减少卸料装置因结块粉末而导致堵塞的情况出现，有利于提高装置运行的稳定性。

2、本实用通过第二电机、旋转轴与螺旋叶片的配合使用，可对位于出料管处的粉末进行搅动，有助于防止粉末堆积堵塞出料管，且可是粉末顺利的出料进入上料管的内部，进一步提高装置运行的稳定性。

3、本实用通过储料仓、出料管、上料管、第一传动机构、第三电机、安装架、连接轴、圆形挡料板、密封圈、安装轴、通口、传动轴、齿轮框与第二传动机构的配合使用，大大的提高了对上料管封口阻挡的效果，使上料管的出口处呈无缝隙阻挡状态，密封效果佳，从而有助于防止在包装袋进行交替更换时，粉末从上料管的内部漏出造成的浪费，有利于降低成本。
