小区植被修剪自动化装置

大学仕 2020-11-10 10:36

0点赞 166浏览

摘要：

本发明涉及植被修剪技术领域，具体是一种小区植被修剪自动化装置，包括底架。底架的上表面一端安装有减速器，底架的上表面临近减速器的位置处安装有汽油发动机，底架的上表面另一端焊接有固定支撑架，减速器的输出端安装有钢丝软轴，固定支撑架的一侧外表面安装有手摇轮，固定支撑架的上端内部滑动安装有升降架，升降架的上端外表面滑动安装有伸缩梁，伸缩梁的上表面一端临近升降架的位置处安装有紧定螺钉，伸缩梁的一端安装有动力转换箱。

背景技术：

现阶段大家有目共睹的我们对生活的追求越来越高了，人们对自己所生活的环境也越来越在意了，这就变成了我们生活的地方的植物覆盖面积不断增加，与之相伴的就是绿植的修剪问题，现在每个企业都在设计更优秀的装置以满足大众的需求，消费者需求的不断变化，城市发展的日趋复杂，因此使得我们的设计方向向着更加方便多样的方向发展。

但是小区植被各种各样，以往市场上的装置大多针对一种植被，这就使得购买装置需要大量资金，并且装置多样会使得这些装置更加占用仓库地方，大多装置的调节不便，不利于工作效率。因此本领域技术人员提供了一种小区植被修剪自动化装置，以解决上述背景技术中提出的问题。

发明内容：

本发明的目的在于提供一种小区植被修剪自动化装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

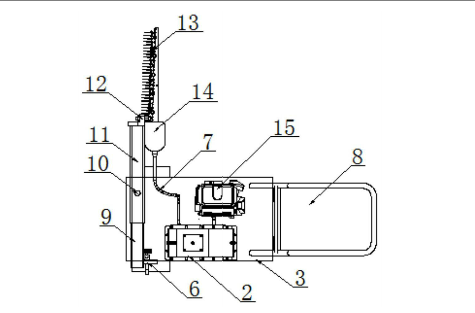

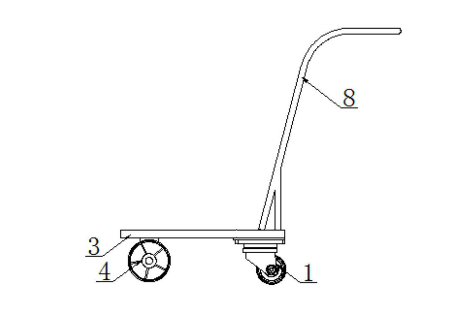

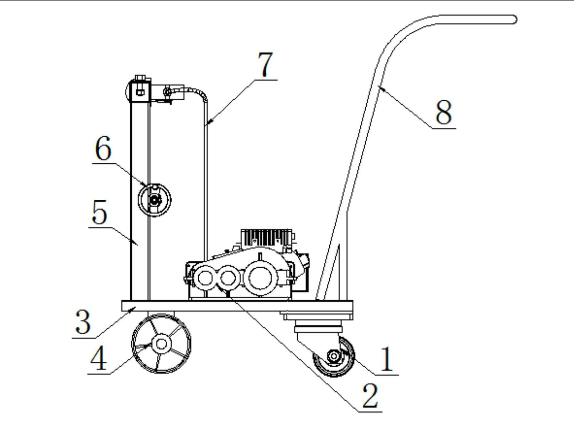

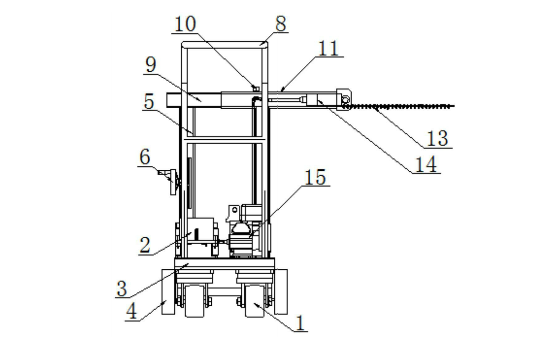

一种小区植被修剪自动化装置底架的下表面一端安装有前轮，底架的下表面另一端安装有后轮，底架的上表面临近后轮的一端位置处安装有扶手。动力转换箱的内部安装有第一锥齿轮、第二锥齿轮、偏心轮与连杆，汽油发动机与减速器的连接处安装有离合器，减速器的内部安装有第一小齿轮、第一大齿轮、第二小齿轮与第二大齿轮。汽油发动机的输出轴与减速器的输入轴连接，减速器的输出轴通过钢丝软轴与动力转换箱的输入轴连接，动力转换箱的输出轴与绿篱刀的输入轴连接。

升降架为直角滑杆，固定支撑架内部升降架的外表面设置有齿槽，升降架外表面的齿槽与手摇轮的齿轮相对应，升降架通过手摇轮滑动安装于固定支撑架的内部位置处，紧定螺钉的下表面贯穿伸缩梁挤压于升降架的上表面位置处，动力转换箱通过角度调节装置转动安装于伸缩梁的一端位置处。第一锥齿轮与第二锥齿轮相齿接，偏心轮焊接于第二锥齿轮的外表面，连杆的下端焊接在偏心轮的外表面，钢丝软轴的输出轴连接于第一锥齿轮的下表面。第一小齿轮与第一大齿轮齿接连接，第一大齿轮与第二小齿轮上下对应，第一大齿轮与第二小齿轮通过单个转轴转动安装于减速器的内部，第二小齿轮与第二大齿轮齿接连接，第二大齿轮的上表面与钢丝软轴的输入端焊接连接。

与现有技术相比，本发明的有益效果是：

通过分析市场上现有的装置，再结合城市植被的分布规律，分布形式，设计出一种使用方便，修剪精准，工作范围广的自动化修剪装置，能便捷的多角度调节修剪角度。通过对发动机，减速箱，绿篱刀，升降装置等部件进行合理的设计及分布使该装置可以满足大部分植被修剪要求，手持扶手通过后轮与前轮推动底架移动，把装置移动到使用位置处。

通过手摇轮使升降架的下端在固定支撑架的内部滑动，调节绿篱刀的高度，松开紧定螺钉对伸缩梁与升降架的固定，把伸缩梁在升降架的内部滑动，通过紧定螺钉固定伸缩梁与升降架，调节绿篱刀的左右长度。通过角度调节装置使动力转换箱在伸缩梁的一端转动，调节绿篱刀的角度，修剪一个角度后，调节绿篱刀的角度进行植被第二个角度的修剪。
