自动化设备配件加工用捶打装置

大学仕 2020-11-10 10:26

0点赞 346浏览

摘要：
本实用新型公开了一种自动化设备配件加工用捶打装置，包括工作台和导向杆，工作台上表面固定安装有固定架，固定架内壁上表面中部固定安装有电机，电机的输出端与偏心轮连接，偏心轮通过转轴与连接杆顶部转动连接，连接杆底部通过转轴B与固定板上表面中部转动连接，固定板左右两端均固定安装有滑套，两组滑套分别滑动套接在两组导向杆中部，两组导向杆分别垂直固定安装在固定架内壁左右两侧。

背景技术：
配件指装配机械的零件或部件，也指损坏后重新安装上的零件或部件。配件可以分为标准配件和可选配件两类。在对配件进行加固的过程中，经常需要使用到捶打装置对配件进行捶打建工。
但是现有的配件加工用捶打装置在使用的过程中存在以下缺陷：
1.现有的配件加工用捶打装置利用气缸驱动进行捶打，不便于进行往复捶打，捶打效率较低。
2.现有的配件加工用捶打装置，在捶打的过程中不能对配件进行压紧固定，配件容易偏移，使得捶打的位置出现偏差。因此，我们提出一种自动化设备配件加工用捶打装置。

实用新型内容：
本实用新型的目的在于提供一种自动化设备配件加工用捶打装置，通过电机、偏心轮和连接杆的配合使用，可以带动锤体上下往复运动。有利于提高对配件的捶打效率，且通过滑套、导向杆和复位弹簧，可以提高锤体在上下往复运动时的稳定性。通过固定板下表面左右两侧的压紧装置，可以在对配件捶打的过程中压紧配件，避免配件位置偏移，使得捶打的位置出现偏差，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

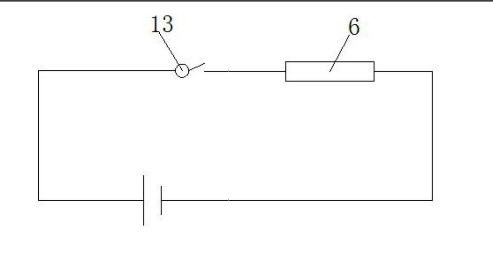

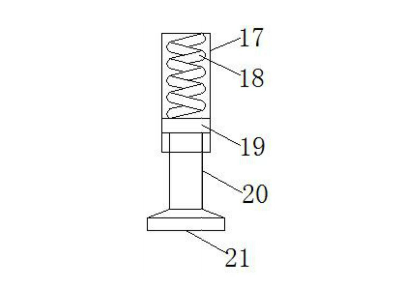

一种自动化设备配件加工用捶打装置固定板下表面中部固定安装有锤体。固定板下表面左右两侧均垂直固定安装有压紧装置。所滑套底部固定连接有复位弹簧，复位弹簧套接在导向杆外侧且复位弹簧底部与固定架内底部固定连接。压紧装置包括弹簧腔、支杆和支脚，固定板下表面左右两侧均垂直固定安装有弹簧腔，弹簧腔内顶部固定安装有压缩弹簧。压缩弹簧底部与支板上表面固定连接，支板下表面中部垂直固定连接有支杆，支杆顶部贯穿在弹簧腔内且支杆底部固定安装有支脚。固定架外壁右侧中部固定安装有开关面板，开关面板底部电性连接有通电导线，开关面板表面中部安装有电机开关，电机开关的信号输出端与电机的信号输入端连接。

与现有技术相比，本实用新型的有益效果如下：
1.通过电机、偏心轮和连接杆的配合使用，可以带动锤体上下往复运动，有利于提高对配件的捶打效率，且通过滑套、导向杆和复位弹簧可，以提高锤体在上下往复运动时的稳定性。
2.通过固定板下表面左右两侧的压紧装置。可以在对配件捶打的过程中压紧配件，避免配件位置偏移。使得捶打的位置出现偏差。
