玻璃加工用自动化操作平台

大学仕 2020-11-10 10:11

0点赞 458浏览

摘要：

本发明公开一种玻璃加工用自动化操作平台，其具有机械和气动两种清理打磨后碎渣的方式，同时具有独特的蓄能机构，能够将机械清理过程中能量转发为高压的气能，使得气动清理和机械清理之间具有很强的关联性，大大地提高了能量利用率，在同样的功耗下，清理效果得到大大提高，具有广泛的推广价值。

背景技术：

在玻璃成型后的打磨加工中，需要用到打磨操作平台，将初步成型的玻璃片放置在操作平台上进行打磨。在打磨的过程中，会产生大小不一的玻璃碎片，这些碎片需要及时清理出平台，这样就不会影响下一次打磨工作的进行。现有的清理方式，往往是人工用刷体进行清理，这种清理的方式一来费时费力，二来效果不好，在一些对加工要求较高的场合，往往不能满足需求。虽然市场上也出现了一些自动清理的装置，但是往往存在能耗较高的问题。

发明内容：

针对上述问题，本发明提供一种玻璃加工用自动化操作平台，其具有机械和气动两种清理方式，同时还集成有独特的蓄能结构。

本发明的目的采用以下技术方案来实现：

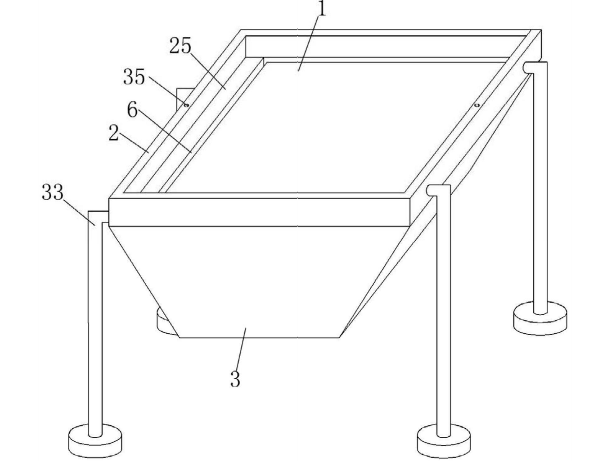

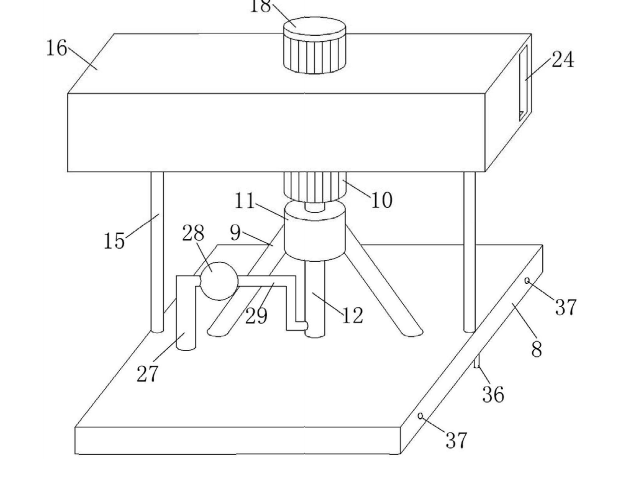

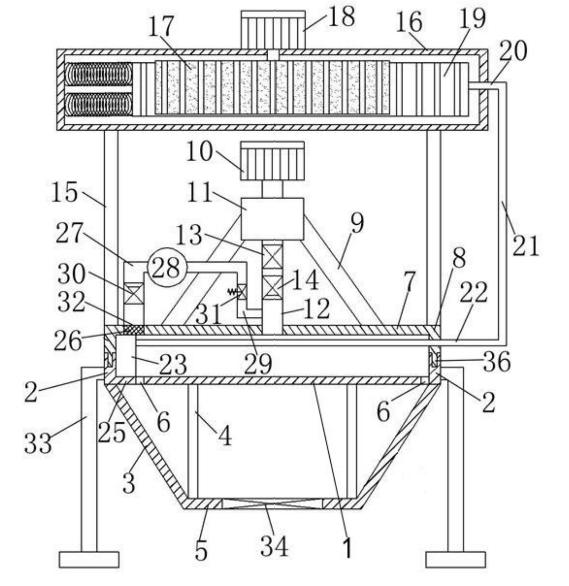

一种玻璃加工用自动化操作平台，包括台板、挡料竖板和集料斗，台板通过至少两个支杆固接在集料斗的底板上，四个挡料竖板固接于集料斗的上沿，台板与每个挡料竖板之间具有落料间隙，还包括可置于挡料竖板上的盖体，盖体包括盖体底板和固接于盖体底板下表面四周的盖体下沿板，盖板底板上通过倾杆固接有由第一电机驱动的风机，风机的出口管穿过盖体底板，出口管上设置有控制阀和第一单向阀，盖体底板上通过至少两个竖杆固接有箱体，箱体内置有齿轮，齿轮具有半圆周的连续轮齿，齿轮由位于箱体上的第二电机驱动，齿轮与箱体内的齿条啮合。

齿条的一端通过至少两个弹簧与箱体内壁固接，齿条的另一端固接有第一水平杆，第一水平杆通过中间杆与第二水平杆固接。第二水平杆的末端固接刷板，刷板位于盖体底板与台板之间箱体的右侧板上开设有供齿条穿过的槽口，左端的集料斗上沿内壁固接有放置板，其用于放置刷板，盖体底板上端连通有入风管，入风管与蓄能气囊连通，蓄能气囊通过泄压管与出口管连通，入风管中设置有第二单向阀，泄压管中设置有弹簧式机械安全阀，当刷板向左运动，并完全越过左侧的落料间隙时，刷板不遮挡或者部分遮挡入风管与盖体底板之间的连通口，弹簧式机械安全阀的起座压力大于风机最大风压的1.5倍。
