摘要:

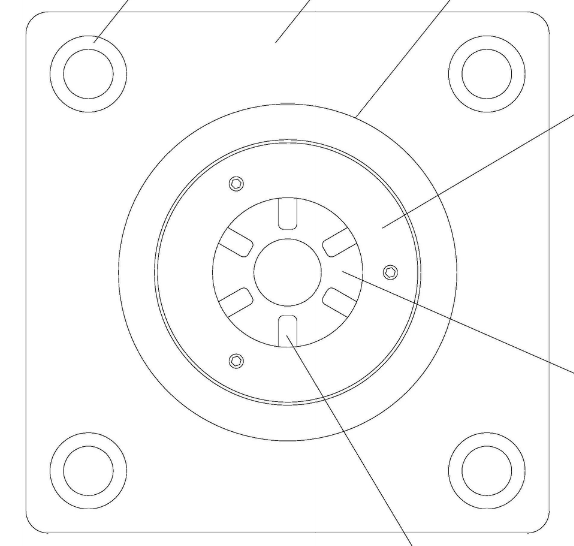

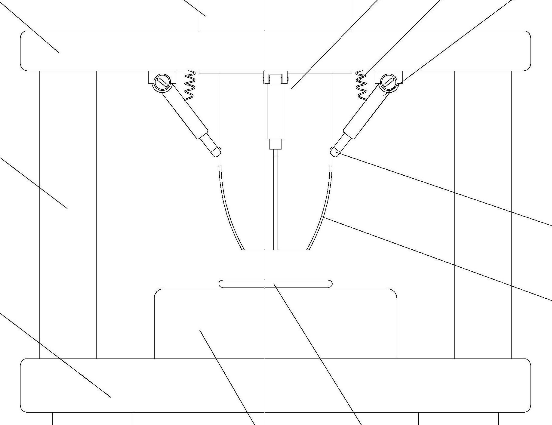

本实用新型属于胀形机技术领域尤其为一种自动化钢丝环胀形机,包括基座、支撑架与稳定板,稳定板的中部架设有胀形伸缩杆,胀形伸缩杆的底端设有胀形辊,胀形辊的侧表面设有排料组件,胀形辊的下方位于基座的上表面架设有支撑座,支撑座上表面开设有下沉槽,下沉槽的侧面位于支撑座的上表面开设有凹槽,凹槽的内部放置有托举组件。
背景技术:
钢丝环在加工过程中会使用到胀形机,通过胀形机将钢丝环撑开,使得钢丝环保持稳定的圆形结构,目前的胀形机使用过程中依旧暴露一些问题,胀形机使用时需要工作人员手动将钢丝环套在胀形辊的侧表面,在胀形辊下沉时再将手松开,但是胀形辊下沉时容易夹到工作人员手,导致手指受伤,再就是胀形机对钢丝环胀形完成之后,需要工作人员手动将钢丝环从胀形辊的侧表面扣下来,因钢丝环紧紧的箍在胀形辊的外壁,导致工作人员取下钢丝环时难以取出,针对目前的胀形机使用过程中所暴露的问题,有必要对胀形机进行结构上的改进与优化。
发明内容:
为解决现有技术中存在的上述问题,本实用新型提供了一种自动化钢丝环胀形机,具有不需要工作人员将钢丝环套在胀形辊的外壁、不需要工作人员手动取下钢丝环的特点。
为实现上述目的,本实用新型提供如下技术方案:

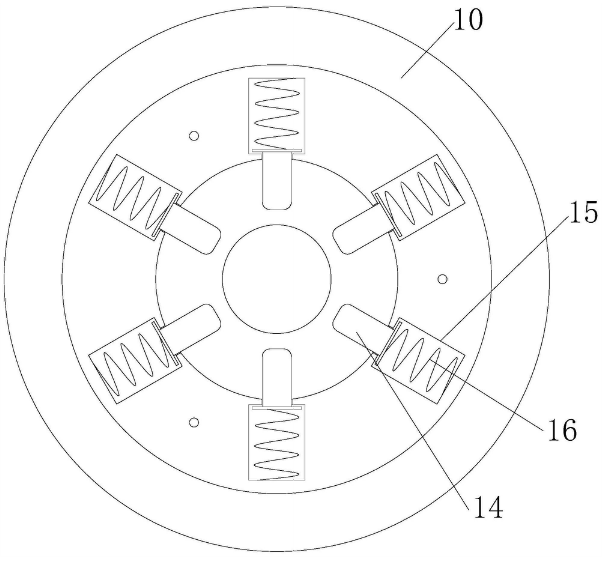

自动化钢丝环胀形机托举组件上放置有钢丝环本体,托举组件包括托架与复位弹簧,复位弹簧放置在凹槽的内部,托架的一端放置在凹槽的内部,托架的另一端贯穿支撑座的内壁到达下沉槽的内侧。胀形辊的上端为圆柱体构件,胀形辊的底端向内延伸收缩,胀形辊的侧表面均匀开设有四个滑槽。钢丝环本体为空心的圆柱体构件,钢丝环本体内部的下沉槽与胀形辊底端相吻合。
凹槽的上方位于支撑座的上表面通过螺栓固定有密封盖。托举组件设有六组,六组托举组件均匀排列在下沉槽的侧面。排料组件包括排料伸缩杆与排料块,稳定板的底面通过转轴架设有排料伸缩杆,排料伸缩杆的输出轴上套接有排料块,排料块的底端嵌合放置在滑槽的内部。排料伸缩杆的内侧通过螺栓固定有拉力弹簧,拉力弹簧的另一端与稳定板的底面通过螺栓相连接。
与现有技术相比,本实用新型的有益效果是:
该设备使用过程中托架对钢丝环本体进行托举,托架可以通过复位弹簧在凹槽内部来回滑动,影响胀形辊的动作,胀形完毕卸下钢丝环本体时排料伸缩杆对排料块加压,使得排料块在滑槽的内部滑动,进而对钢丝环本体加,压使得钢丝环本体卸下,设备使用时不需要工作人员手动的将钢丝环套在胀形辊的侧表面,在胀形完毕之后不需要工作人员手动将钢丝环从胀形辊的侧表面扣下来,不需要工作人员手动取下钢丝环。
