自动化波峰焊机械设备

大学仕 2020-11-09 10:32

0点赞 299浏览

摘要：

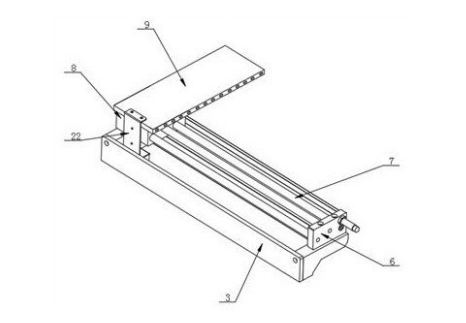

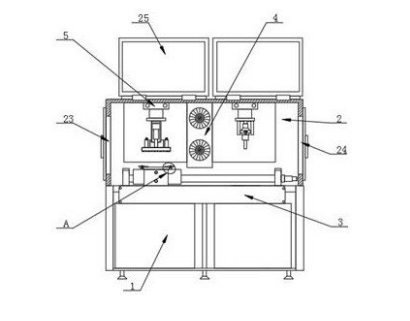

本实用新型公开了一种新型自动化波峰焊机械设备，具体涉及焊接技术领域：包括机座。机座的正上方设有焊室，且焊室的内部以热风系统为中心分为涂覆室和焊接室，机座的一侧外侧壁螺栓固定有基板，且基板的上表面固定安装有移栽机构，移栽机构包括两个支座，两个支座分别焊接在基板沿横向的两端，且两个支座之间固定安装有无杆气缸，无杆气缸的外表面固定设有移动座，移动座的上表面固定连接有焊接台，涂覆室的内顶壁与焊接室的内顶壁均固定安装有直线电机。

背景技术：

波峰焊是指将熔化的软钎焊料，经电动泵或电磁泵喷流成设计要求的焊料波峰，亦可通过向焊料池注入氮气来形成。使预先装有元器件的印制板通过焊料波峰，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。现有技术存在以下不足，现有的波峰焊加工设备易产生助焊剂涂布过多、过少以及不均匀的问题，进而容易造成印制板的质量过低，不利于生产效率和质量的提高。

实用新型内容：

为此本实用新型提供一种新型自动化波峰焊机械设备，旨在解决现有的波峰焊加工设备易产生助焊剂涂布过多、过少以及不均匀的问题，进而容易造成印制板的质量过低，不利于生产效率和质量的提高的问题。

为了实现上述目的，本实用新型提供如下技术方案：

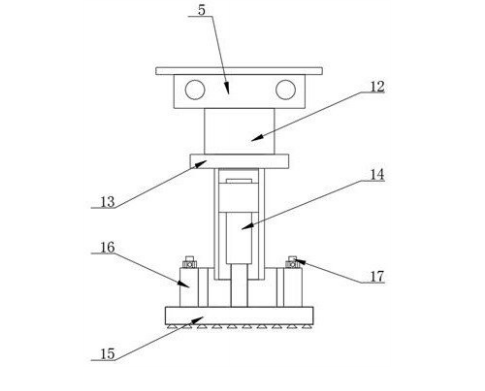

根据本实用新型的第一方面：一种新型自动化波峰焊机械设备位于涂覆室的直线电机上固定设有第一滑座，且第一滑座的底端焊接有支架，支架的内部固定安装有伸缩气缸，且伸缩气缸的活塞杆端固定连接有喷射器，且喷射器的上表面固定安装有助焊剂罐，位于焊接的直线电机上固定安装有焊枪。焊接台沿横向的两端分别螺栓固定有与卡件相铰接的基座。

焊室沿横向的两端分别设有进料口和出料口。焊室的顶端对应涂覆室和焊接室的位置上铰接有防护罩。移动座靠近基板的一端螺栓固定有固定板，且固定板的底端与基板的内侧壁相滑动配合。位于焊接室的直线电机上固定设有第二滑座，第二滑座的底端焊接有固定架。固定架的内侧壁固定安装有抱箍，且抱箍与焊枪相套接。焊室的内部另设有与焊枪通过管路连接的焊机，助焊剂罐的底端固定安装有接管。
