刀具生产自动化给料装置

大学仕 2020-11-09 10:04

0点赞 225浏览

摘要：

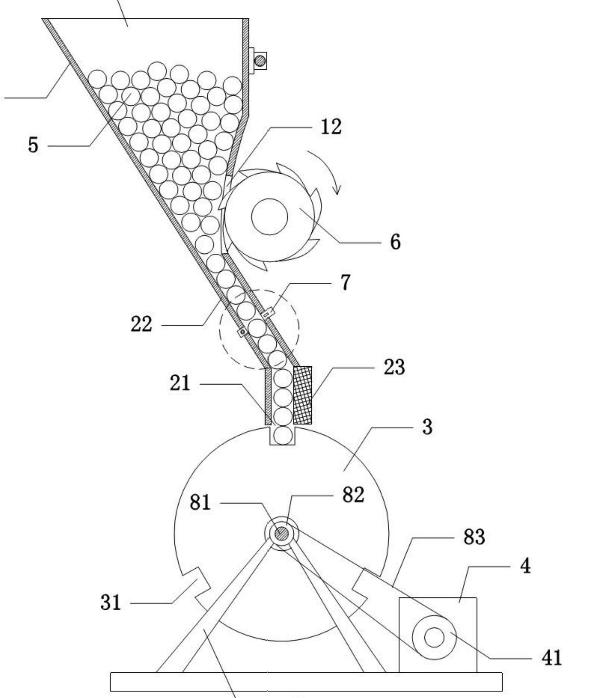

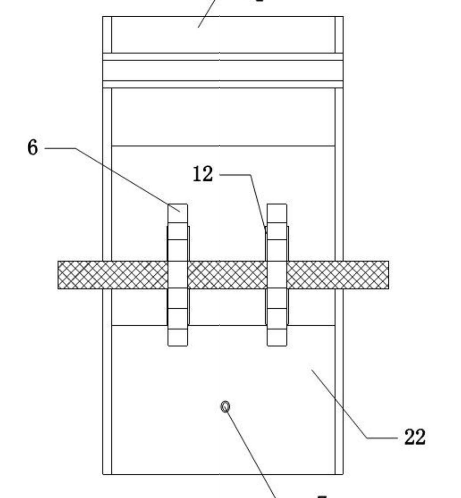

本实用新型公开了一种用于刀具生产的自动化给料装置，包括料斗、整料通道、转运机构和驱动机构，转运机构与驱动机构传动连接，转运机构的周壁设有用于接收坯料的限位槽，三个限位槽沿转运机构的周向均匀排列，整料通道的宽度略大于坯料的直径，整料通道设于转运机构与料斗之间，整料通道的底部设有排料口并靠近转运机构的周壁，整料通道的顶部与料斗的底部连通，料斗靠近整料通道的一端设有用于向上拨动料斗内坯料的拨动轮。

背景技术：

滚刀是刀齿沿圆柱或圆锥作螺旋线排列的齿轮加工刀具，用于按展成法加工圆柱齿轮，蜗轮和其他圆柱形带齿的工件。生产滚刀时，先将原材料加工为标准化的圆柱体形坯料，然后在坯料上进一步加工制得滚刀产品。现有的滚刀生产线上，都是依靠人工将坯料放到坯料加工设备的进料位置处，工人劳动强度大，而且人工给料的速度不能总是与加工设备的加工速度匹配，一定程度上会降低生产速度。此外坯料加工设备上存在许多动作部件和锋利的棱角，人工上料时存在被割伤和撞伤的安全隐患。

实用新型内容:

针对现有技术中上述的不足，本实用新型提供一种用于刀具生产的自动化给料装置，通过自动化的给料设备来进行给料，降低工作人员劳动强度和安全隐患，提升生产效率。

为了达到上述目的，本实用新型采用的解决方案是:

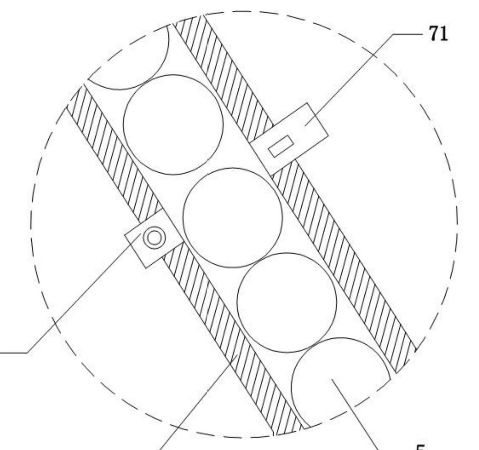

用于刀具生产的自动化给料装置整料通道包括倾斜部和竖直部，倾斜部靠近料斗，竖直部靠近转运机构，倾斜部的底部与竖直部的顶部连通。倾斜部设有缺料检测机构，缺料检测机构用于实时监测，倾斜部内是否有坯料。缺料检测机构为光电传感器，光电传感器包括发光器和与发光器相配合的收光器，发光器贯穿倾斜部的顶板，收光器贯穿，倾斜部的底板。

还包括支撑架，转运机构的设有转动轴，转动轴的中心轴线与转运机构的中心轴线共线，转动轴通过轴承与支撑架可旋转连接。驱动机构为电机，驱动机构的转轴设有第一皮带轮，转动轴设有第二皮带轮，第二皮带轮通过传动皮带与第一皮带轮传动连接，料斗的顶部设有进料口。
