自动化设备安装调整设备

大学仕 2020-11-06 15:37

0点赞 570浏览

摘要：

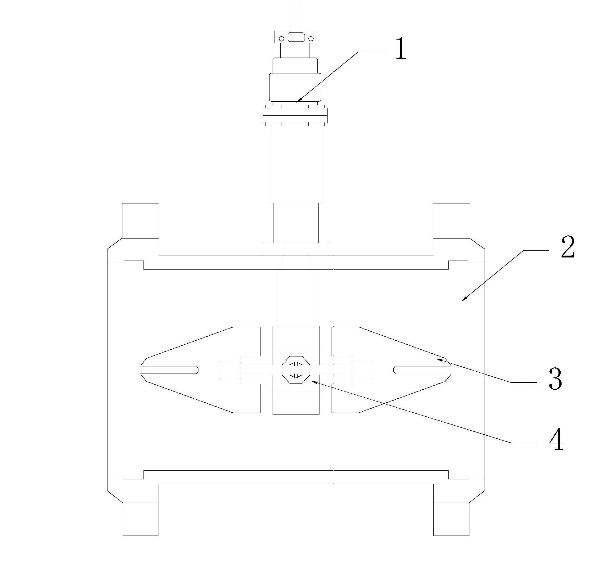

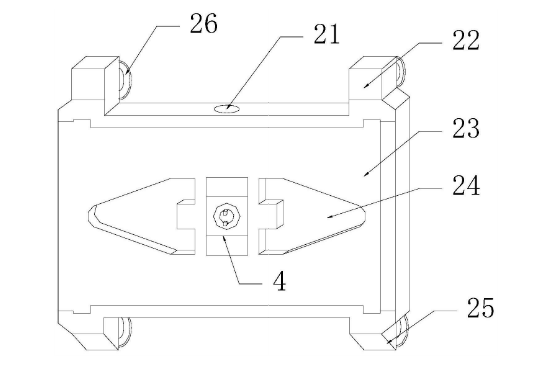

本发明公开了一种自动化设备安装调整设备，其结构包括气缸、调整板、抬升结构，调整板正中间设有抬升结构，调整板前端面直接安装有气缸，气缸和抬升结构相互配合，调整板设有衔接口、支撑脚、平面板、翼板口、第二支撑脚和移动轮，平面板的正中间设有抬升结构，抬升结构和平面板互相垂直，抬升结构两侧的平面板上设有两个衔接口，这两个衔接口关于抬升结构的中轴线互相对称，支撑脚和第二支撑脚皆设有两个。

背景技术：

自动化技术广泛应用于工业、农业、军事、科学研究、交通运输、商业、医疗、服务和家庭等方面，通常采用自动化技术不仅可以把人从繁重的体力劳动、部分脑力劳动以及恶劣、危险的工作环境中解放出来，而这些自动化专机通常是一体化结构，并不能随之移动，需要采用辅助设备进行辅助移动，由于自动化专机内部的电子器件都比较多，移动时的不平衡，容易引起内部电子器件的振荡，造成零件松散，易出故障。

发明内容：

自动化设备安装调整设备平面板的两个支撑脚之间的端面正中间设有衔接口，衔接口和抬升结构连通，通过平面板插入自动化专机底部，支撑脚和第二支撑脚从四个角落作为支撑，通过移动轮进行移动。第二支撑脚为弧形结构，第二支撑脚靠近平面板的那端厚度大于另一端，厚度由低变高，更容易从自动化专机底部穿过，更容易取下自动化专机。

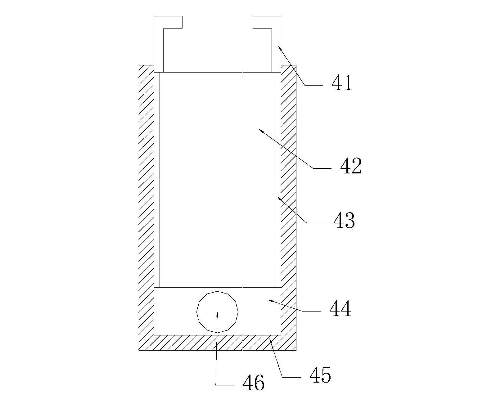

抬升结构设有卡扣、活塞、空腔、壳体和进管，壳体上内部的空间为空腔，空腔设有活塞，活塞顶端面设有两个卡扣，卡扣垂直焊接在活塞上，壳体的底部设有进管，进管和空腔连通，进管另一端和气缸机械连接，随着活塞的上升，从自动化专机的正中间升起，平衡地抬起自动化专机，确保不会失衡。

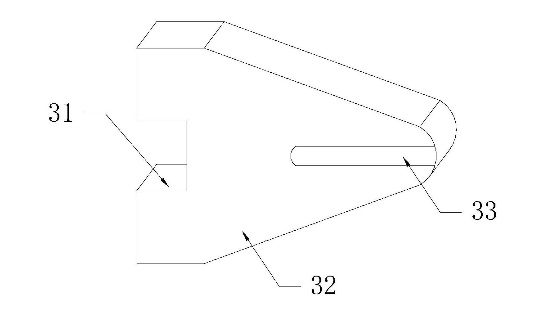

活塞的外表面套有固定套，固定套采用聚酯等柔性材料制成，表面光滑，本身具有一定地弹性，提高其密封效果，避免活塞和壳体之间存在缝隙，活塞无法抬升。抬升结构的两侧设有翼板，翼板和抬升结构通过轴杆机械连接，翼板和翼板口活动配合，增大抬升结构的接触面积，平衡压力，让翼板充分地与之接触，提高接触面积，对于中间位置中空的结构，能够以此作为支撑，增大接触面积，稳定支撑。

作为本技术方案的进一步优化，翼板为边缘窄而中间宽的结构，容易水平左右平衡，不会因为重量而发生失衡的问题，也能充分地与之相接触。卡扣为倒置的L型，卡扣水平端朝向活塞的中心，在垂直方向上卡住连接轴，不会发生相对滑动保证，翼板一直处于左右平衡的位置。
