电气自动化用吊取装置

大学仕 2020-11-06 14:40

0点赞 423浏览

摘要：

本实用新型属于自动化设备吊取技术领域，尤其为一种电气自动化设备用吊取装置，包括底座，底座的底端固定连接第一电动推杆，第一电动推杆的底端固定连接有防滑板。

背景技术：

吊具中常用的是吊钩、钢丝绳、链条等专用索具，起重吸盘、夹钳和货叉等可在起重机上作为专用吊具长久使用，也可作为可更换的辅助吊具挂在吊钩上临时使用，常用于多货种仓库和堆场，以提高作业效率，抓取散状物料的吊具一般为颚板可开闭的抓斗，也可用电磁吸盘吸取如金属切屑等导磁性物料，吊取流动性物料的吊具常用的有盛桶和吊罐、一般通过倾侧或抽底塞等方式卸出钢水或化学溶液。通过打开吊罐底门卸出混凝土等流动性物料，现有的吊具不方便操作人员的操作使用，同时也不便于整体装置的移动，因此对现有的装置进行改进。

实用新型内容：

为解决上述背景技术中提出的问题。本实用新型提供了一种电气自动化设备用吊取装置，具有操作简单和整体便于移动使用的特点。

为实现上述目的，本实用新型提供如下技术方案：

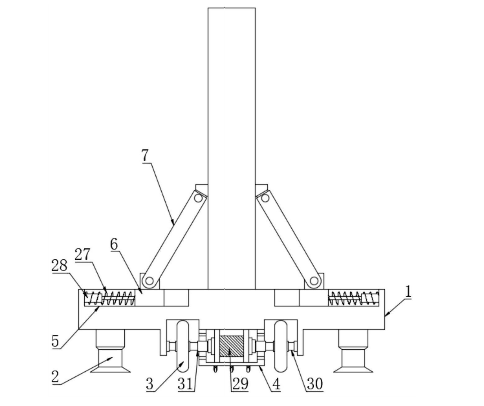

一种电气自动化设备用吊取装置：包括底座。底座的底端固定连接第一电动推杆，第一电动推杆的底端固定连接有防滑板，底座底部固定连接固定架，固定架上固定连接有驱动电机，驱动电机的输出轴上固定连接有第二转轴，第二转轴的表面套接有第二轴承，第二轴承与底座固定连接，第二转轴表面固定连接主动轮。

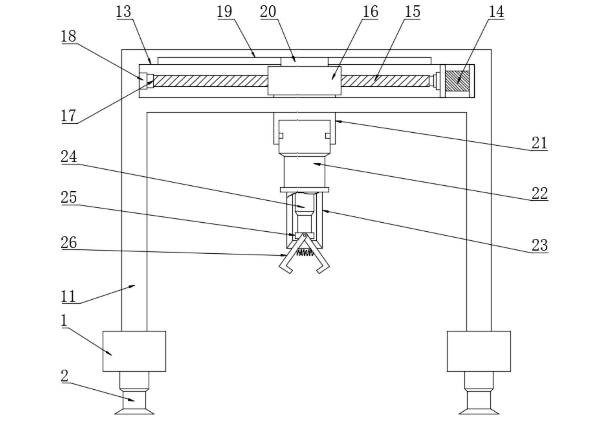

底座上固定连接有立体柱，立体柱上开设有腔室，腔室内固定连接正反电机，正反电机的输出轴上固定连接螺纹柱，螺纹柱的左端固定连接有第一转轴，第一转轴的表面套接有第一轴承，第一轴承与腔室的内壁固定连接，螺纹柱表面螺纹连接有螺纹筒，螺纹筒的底端固定连接有连接块，连接块底端固定连接第二电动推杆，第二电动推杆的下端固定连接支撑杆，支撑杆内固定连接有微型电动推杆，微型电动推杆的下端固定连接有挡块，挡块通过销轴活动连接有棘爪。

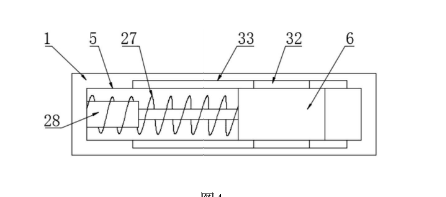

腔室内开设有第一滑槽，第一滑槽内滑动连接有第一滑块，第一滑块与螺纹筒固定连接。立体柱的侧面固定连接固定块，固定块通过销轴活动连接有连接杆，连接杆的下端通过销轴活动连接有活动块。底座表面开设有凹槽，凹槽内固定连接有伸缩杆，伸缩杆表面套接有弹簧，弹簧的一端与凹槽内壁固定连接，伸缩杆和弹簧的另一端与活动块固定连接。凹槽内开设有第二滑槽，第二滑槽内滑动连接有第二滑块，第二滑块与活动块固定连接。底座的底端固定连接从动轮，立体柱侧面设置有操作面板，操作面板通过导线电性连接有微处理器，微处理器通过导线与正反电机、驱动电机、第一电动推杆、第二电动推杆和微型电动推杆电性连接。

与现有技术相比，本实用新型的有益效果是：

通过设置驱动电机在对底座和立体柱使用时通过第二转轴和第二轴承的配合进行移动，便于整体吊取装置更好的移动和操作使用，设置正反电机在螺纹柱、螺纹筒和连接块的配合下带动第二电动推杆更好的左右移动，方便后期对设备的加紧，在第一滑槽和第一滑块的配合下能配合螺纹筒的左右移动，设置微型电动推杆能通过挡块、销轴和棘爪的配合带动设备进行上升，设置伸缩杆和弹簧在使用整体装置时防止立体柱发生倾斜，通过各结构之间的相互配合使整体吊取效果更好。
