新型影像自动化设备

大学仕 2020-11-06 14:23

0点赞 322浏览

摘要：

本实用新型公开了一种新型影像自动化设备，包括机体和对开工作仓板，机体的前端端面在位于端面上侧位置处贯穿设置有对开工作仓板，机体的前端端面位于对开工作仓板的下方贯穿设置有检修板，检修板通过螺丝插接固定连接机体的前端端面，检修板的左上位置处设置有槽口，槽口的后端端口贯穿连接于机体的前端端面，机体的底端端面在位于端面边角处通过螺纹之间的相互咬合固定连接有外螺纹垫脚。

背景技术：

影像系统由图像处理软件、CCD相机、CCD镜头、图像采集卡、电脑、工控机、组成、影像系统的核心部分为图像处理软件，也即工业自动化上通常指的视觉软件，工作时，CCD相机对产品进行拍照，传给图像采集卡，图像采集卡将信号转换为数字信号传给电脑，图像处理软件再对采集到的数据进行分析、定位、识别等处理，将产品的坐标值、比例、角度等参数返回给用户。

现有的影像自动化设备技术存在以下问题，目前的影响自动化设备在装配的过程中未在其底端处安装挡板，易导致落入水平面的物料滚动至设备底端，致使物料无法从设备底端拿出的现象，且设备长期使用的过中程，其底端处在清扫时始终处于一个盲区位置，不利于进行相应的清扫作业。

容：

本实用新型的目的在于提供一种新型影像自动化设备，以解决上述背景技术中提出的目前的影响自动化设备在装配的过程中未在其底端处安装挡板，易导致落入水平面的物料滚动至设备底端，致使物料无法从设备底端拿出的现象，且设备长期使用的过中程，其底端处在清扫时始终处于一个盲区位置，不利于进行相应的清扫作业问题。

为实现上述目的，本实用新型提供如下技术方案：

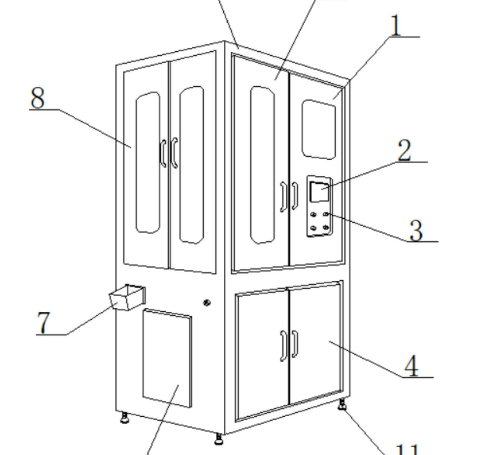

新型影像自动化设备机体的右端端面在位于上侧位置处通过铰链活动连接有单扇门板，单扇门板的右侧在位于机体的右端端面处贯穿设置有单扇控制门板，单扇控制门板通过铰链活动连接于机体的右端端面，单扇控制门板的外侧端面通过卡槽镶嵌有触摸屏，触摸屏的下方在位于单扇控制门板的外侧端面处镶嵌有控制按钮，触摸屏和控制按钮均与电源电性连接，单扇门板和单扇控制门板的下方在位于机体的右端端面处贯穿设置有对开门板，磁吸挡板包括磁吸条和挡板，机体的底端端面在位于端面边缘处设置有挡板，挡板的内侧在与机体的四周端面呈相贴的位置处通过粘胶连接有磁吸条，磁吸条通过磁力吸附于机体的四周端面处。

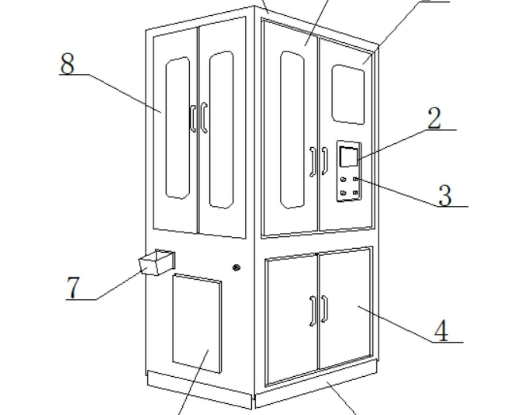

磁吸挡板之间形成的矩形框架将外螺纹垫脚进行包围。磁吸挡板的底端端面与水平地面呈相贴设置，磁吸挡板之间为相互垂直设置，磁吸挡板之间的边角处紧密进行贴合。对开工作仓板通过铰链活动连接于机体的前端端面处，对开门板通过铰链活动连接于机体的右端端面处。对开工作仓板和单扇门板处均贯穿设置有钢化玻璃，对开工作仓板和单扇门板设置的钢化玻璃通过卡槽进行固定。机体的后端端面处同样贯穿设置有对开工作仓板。机体的前端端面在位于槽口的右侧贯穿设置有气孔。

与现有技术相比，具备以下有益效果：

挡板在设置的过程中包围于机体的底侧在位于水平地面的夹层中，其在设置时，与水平地面呈相垂直的设置，在使用时，挡板通过内侧粘接的磁吸条，来吸附固定于机体的底端外包围处，这样的设置，可有效的对机体底侧空间进行阻隔防护，可有效的避免灰尘落入至机体下方的地面处，可避免遗撒的物料滚入至机体的下方，而出现的无法拿出的问题，更加高效，同时该装置为可拆设置，使用者可根据实际的使用需求进行安装或者拆卸，使用更加人性化。
