电气自动化设备安装基座

大学仕 2020-11-06 13:58

0点赞 334浏览

摘要：

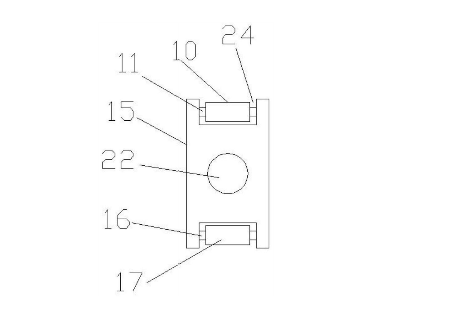

本实用新型公开了一种电气自动化设备安装基座，包括底座、配电柜和固定块，底座的上端开设有凹槽，凹槽的内腔底端左右两侧均固定安装有转轴，两个转轴上均活动安装有第一支撑架，固定块的上下两端均开设有放置槽，两个放置槽内分别固定安装有转轴和转轴。

背景技术：

电气自动化技术专业主要培养掌握电气技术、电力自动化技术、各种电气设备及自动化设备的基本原理和分析方法，能够从事供用电、各类电气设备、电气控制及自动化系统的安装、设计、调试、维护、技术改造、产品开发和技术管理的高级技术应用性专门人才，配电柜是电气自动化技术使用较为频繁的设备之一。

实用新型内容：

本实用新型的目的在于提供一种电气自动化设备安装基座，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

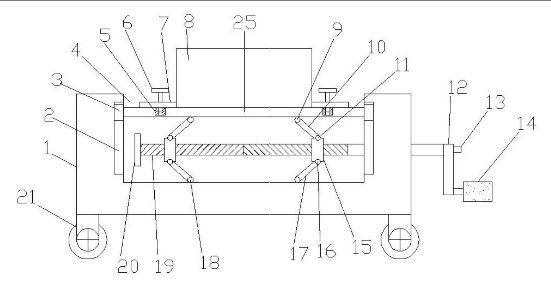

一种电气自动化设备安装基座两个第一支撑架的上端，分别套设在两个转轴的外侧且与两个转轴活动连接，两个转轴的外侧均套设有第二支撑架且与两个转轴活动连接，配电柜的下端固定安装有支撑板，支撑板的上端左右两侧均开设有螺纹孔，配电柜的左右两端均固定安装有连接板，两个连接板上均贯穿于螺栓，支撑板的下端左右两侧均固定安装有转轴，两个第二支撑架分别套设在转轴的外侧且与转轴D活动连接。

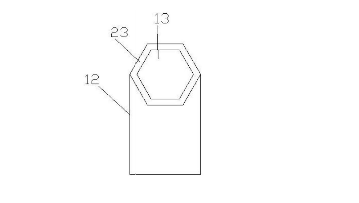

两个固定块上均开设有螺纹孔，两个螺纹孔之间设有螺纹杆，螺纹杆左右两侧的螺纹方向相反，螺纹杆的右端贯穿于底座的右端置于底座的右侧，螺纹杆的右侧设有把手，底座的下端四角处均固定安装有行走轮。凹槽内腔左右两端均开设有滑槽，两个滑槽内均活动连接有滑块，支撑板的左右两端分别与两个滑块固定连接，螺纹杆的左端固定安装有限位板。螺纹杆的右端固定安装有六棱柱，把手上开设有六棱孔，把手上固定安装有海绵垫。
